矩形贴片微带天线怎么增大带宽

录入:edatop.com    阅读:

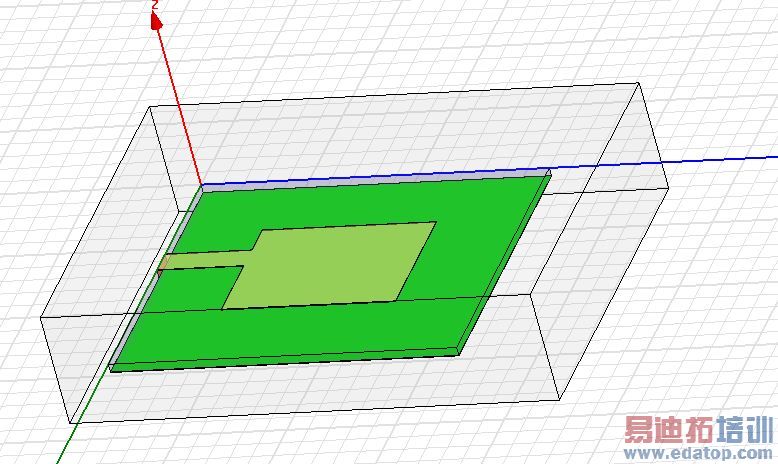

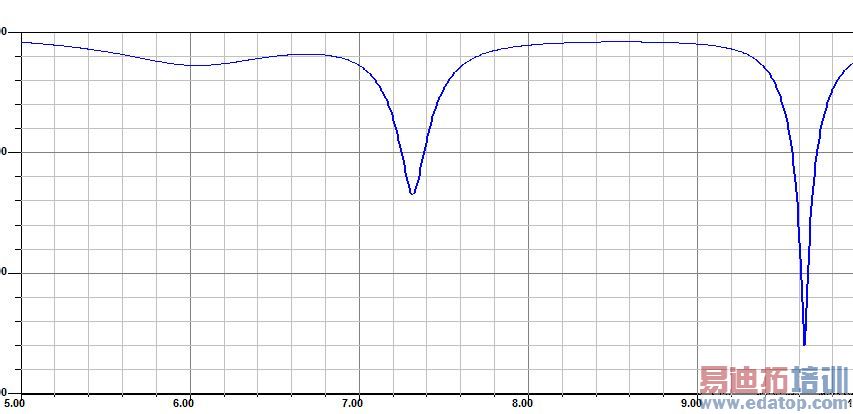

模型有了,这个带宽只有200M想在这个基础上增大带宽,应该怎么修改?


求大神指导。



增加介质层厚度,降低介质层介电常数,开槽,馈电线匹配都可以采用



增加厚度以后 S图曲线都在-10DB以上了



学习学习,谢谢分享



改变馈电线宽度,或者改变天线宽度(垂直于馈电线的边)试一下
矩形微带是有公式的,自己查资料哈



你选用的基材是什么呢?目前厚度多少?



5880介质 2.2的那个厚度是 0.794



这些都是正解,楼主照着做吧。
话说你需要多少带宽?在什么频率?(说相对带宽比较靠谱,绝对带宽要给频率才有意义)
