带状线电桥

录入:edatop.com    阅读:
下面是我仿得一个带状线电桥,在ads中的仿真结果还可以,然后到cst中去仿真,仿真结果就太差了,求大神指点
下面分别是ads中的仿真图,cst中的仿真图。

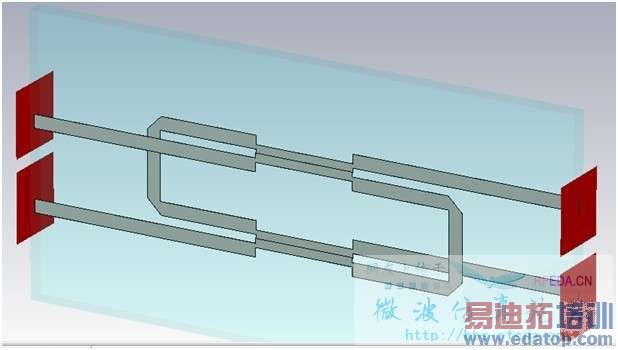

我用的是三层带状线偏置耦合,两个8.34db耦合器级联构成一个3db电桥
两个8.34db耦合器使用的都是3节,

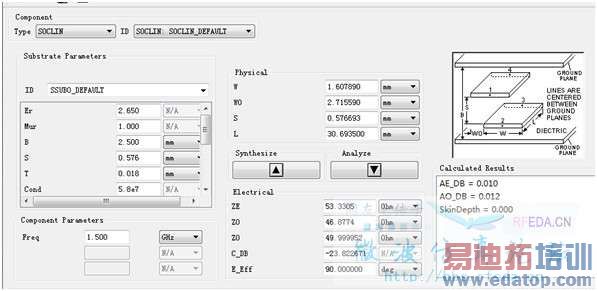

ads中用的模块主要是soclin ,slino,使用ads中的带状线计算工具计算soclin是,如果把两层耦合线之间的间距s设置成固定值时,一旦开始计算线宽,s就发生了变化

大神可以qq我,小企鹅313376812
