准微带八木天线

干嘛不把你觉得不对的地方，以及天线结构和仿真图片贴出来

哥们，仿真出来了，加工板子可以找我

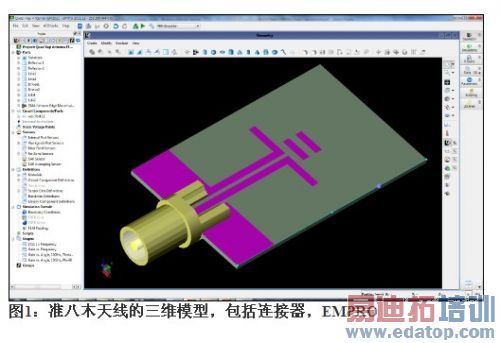

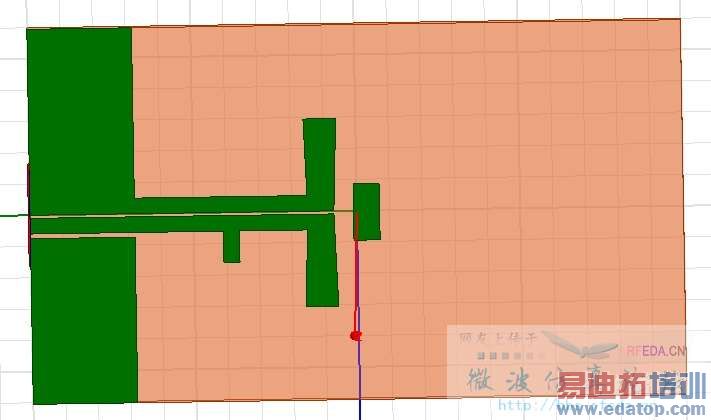

最近在仿真准微带八木天线，结果总是仿真不对，不知道，哪位大神仿真过类似的天线，不吝赐教啊！附属自己的仿真模型，各位帮帮忙，帮个忙，亲

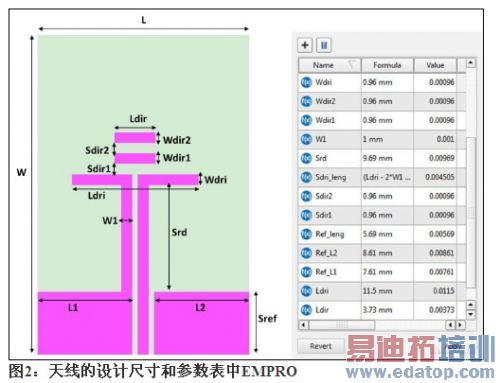

有几种尺寸在物理天线设计中，需要适当地被设置。例如，所述短截线的长度和宽度，将确定的频率的操作。在EMPRO所有的关键尺寸参数化，这样的设计可以快速，方便地进行修改，以达到一定的性能特点。

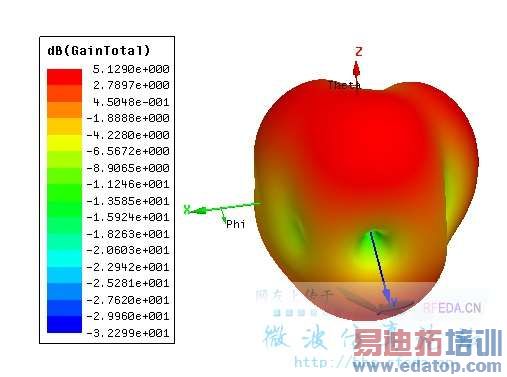

天线的增益

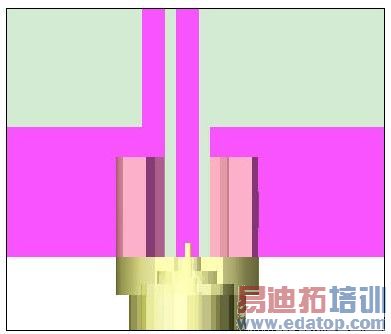

你的仿真设置缺失射频连接器与PCB天线端口的链接。
贴图于下：请参考。





请博主浏览我的技术博客：http://rf.eefocus.com/dongxl/blog/12-10/286707_17c8d.html

申明：网友回复良莠不齐，仅供参考。如需专业解答，请学习本站推出的微波射频专业培训课程。
