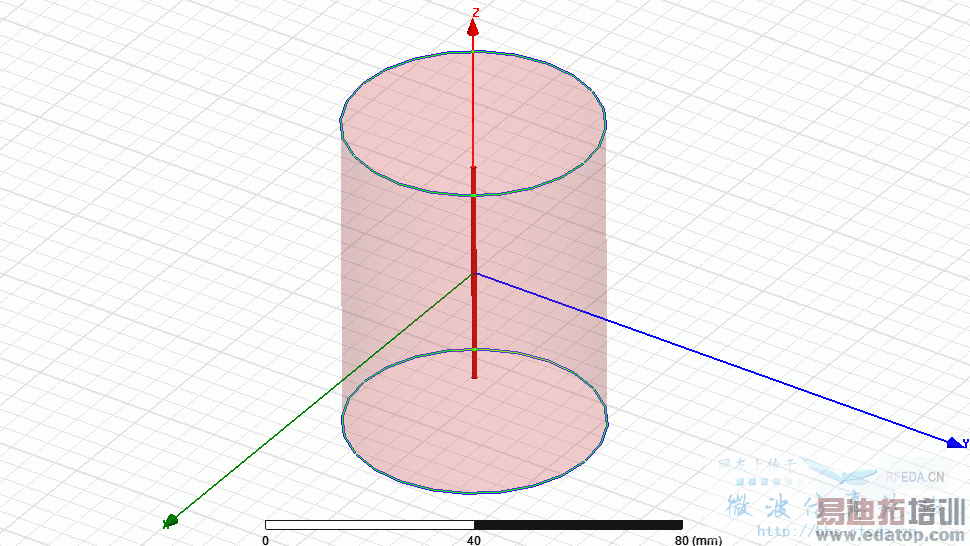

hfss偶极子或对称振子,H面 ,失真

录入:edatop.com    阅读:

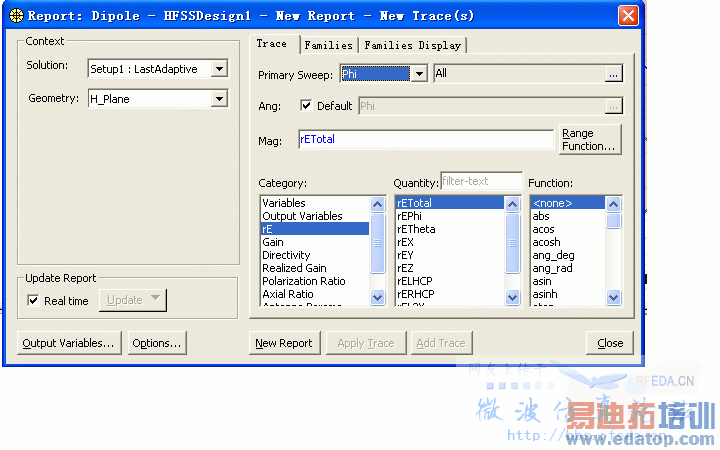

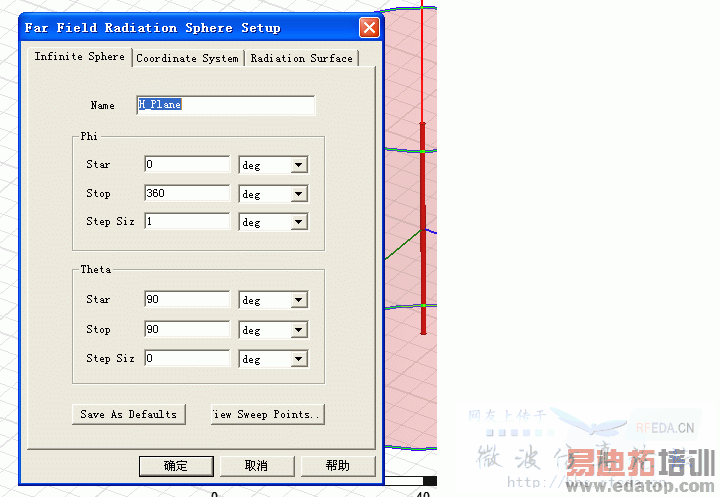

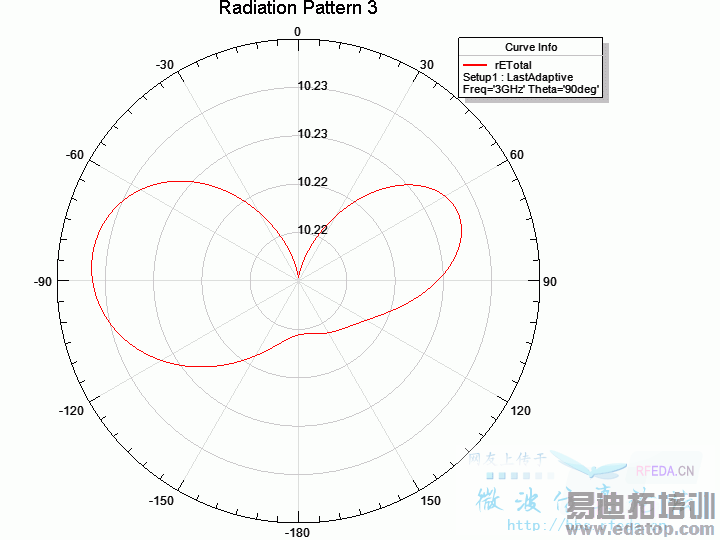

H面方向图,理论上上一个是个等值,极坐标是个圆,但是画出来是个非圆,为什么?请各位指教!应该怎么设置?







这已经很圆了,你看红线的范围其实是从10.22——10.23的,变化很小了。你只要将坐标的刻度改大就会看到一个圆了。



前面分析得对,是比例问题
你把坐标范围的下限由现在的10.2dB左右改为-10dB之后,你会发现你的方向图很圆



新手一个,求问怎么修改那坐标范围啊?
