求TXline的使用说明
录入：edatop.com 阅读：
求大虾给我解释解释TXline里计算microstrip时“Line Parameters”中“Physical length”、“conductivity”以及“electrical characteristics”中“electric length”、“propagation constant”、“loss”怎么设置？下面是一道例题：
工作频率：4GHz；带状线介质层厚度2.286mm；介质材料的相对介电常数2.33，损耗正切0.000429；端口负载为50Ω。可以使用TXline计算出导波波长吗？
工作频率：4GHz；带状线介质层厚度2.286mm；介质材料的相对介电常数2.33，损耗正切0.000429；端口负载为50Ω。可以使用TXline计算出导波波长吗？

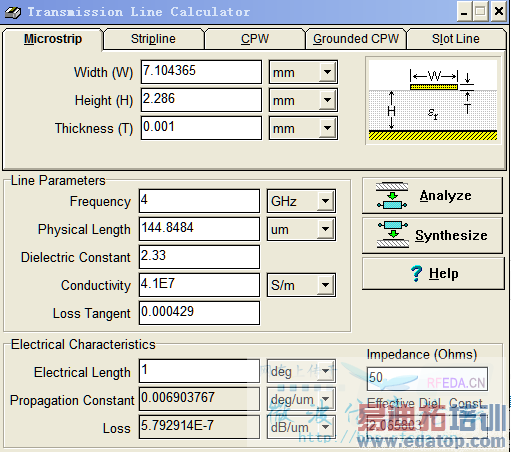

你把一下参数对号入座输入，工作频率：4GHz；带状线介质层厚度2.286mm；介质材料的相对介电常数2.33，损耗正切0.000429；端口负载为50Ω。然后在electric length中输入360，然后通过analyse算出的Physical length，就是你说的导波波长，以后要多思考，多尝试，遇到问题不思考就提问收获会小
这个可以算出来
hao
到底是带状线还是微带线啊，带状线就选第二个stripline，你把概念先弄清楚啊
导波波长就是360deg时的物理长度
同求TXline的使用说明
不错不错不错不错不错不错不错不错不错不错
跟你的版本不一样。
