900M PCB环形天线设计问题请教

录入:edatop.com    阅读:

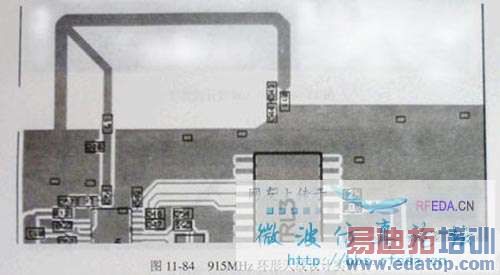

    小弟在资料上找到一个915MhzPCB环形天线设计实例如附图中所示    其中回路宽度25mm 高度11.5mm  导线宽度 1.5mm 铜厚度 50um
     我自己根据工程的具体参数 (PCB 介质厚度、介电常数等)对这个实例进行仿真首先是在原理图中对天线建模  对相关参数进行优化、仿真 , 然后生成layout用momentum     RF进行版级仿真结果与原理图中理想仿真差距甚远还有就是的测试方法是不是有问题  我把自己的工程附上  请高手指点灰常感谢





学习一下,刚接触天线,楼主讲讲工作原理



怎看起來像PIFA,OPEN的地方怎還有接RLC?
