HFSS中如何建指数渐变线的模型？
录入：edatop.com 阅读：
请教大家：指数渐变线的模型在HFSS中用curve based equation功能创建时，它的方程该怎么写？
直接给你模型吧，HFSS13的
感谢你的热心解答

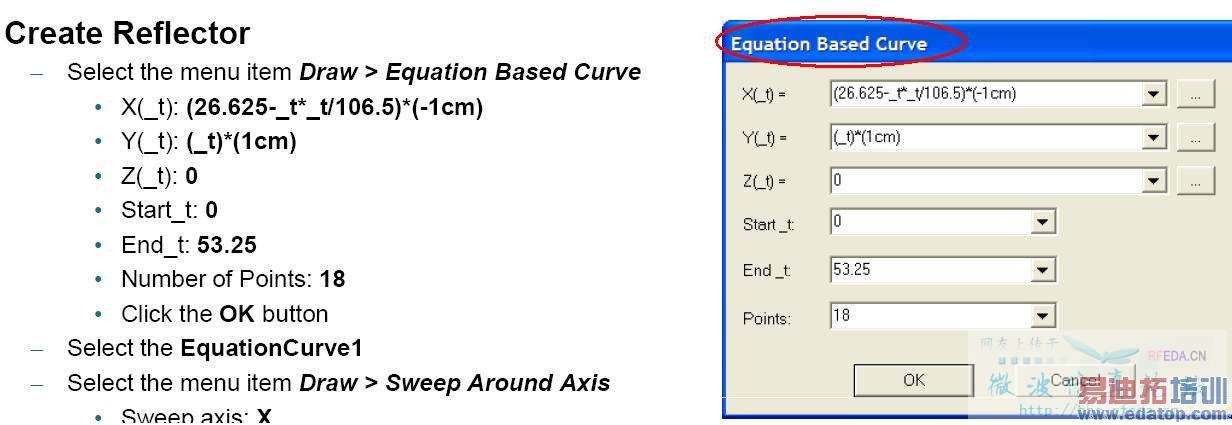

如图，这是抛物线的例子，你需要指数曲线 的话稍加改动即可
试改了下没成功，能否详细谈谈怎样做？
有熟悉的指点下吧

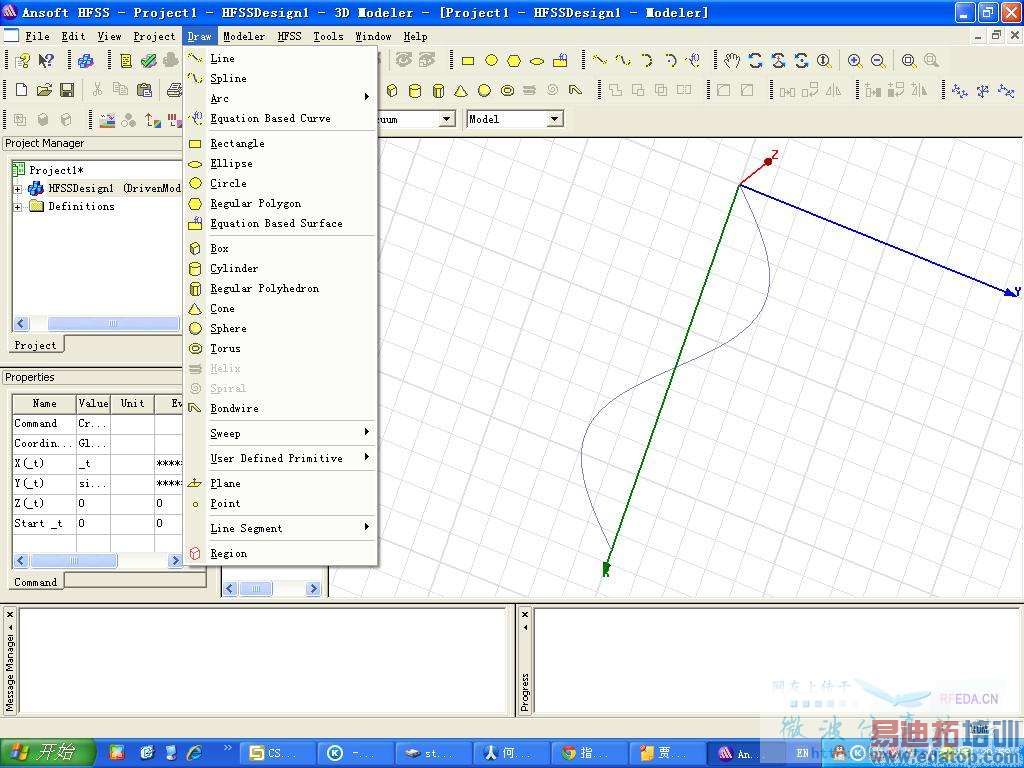

大致是这样吧，你改成你自己的参数就可以用了吧
我正在建双脊喇叭的模型，也正不知道脊怎么建，好好学习下。
还是没彻底明白，继续请教网络牛人

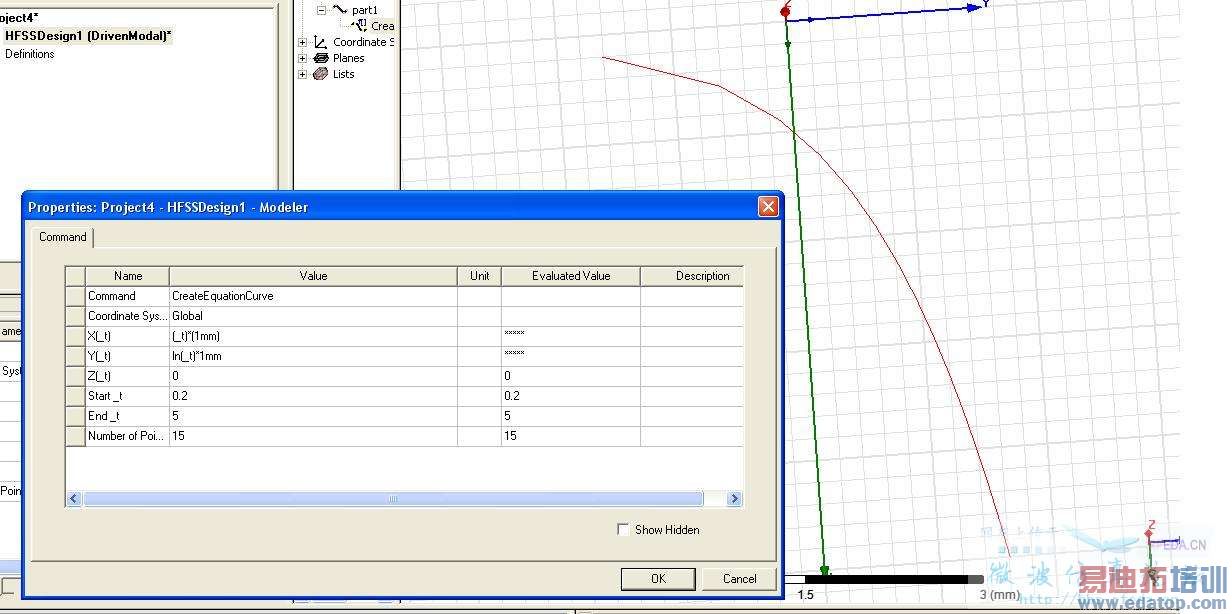

如上面·两个图所述。在画的过程中要注意自变量要用_t来代替，你要画的指数用exp。你这是vivaldi天线？

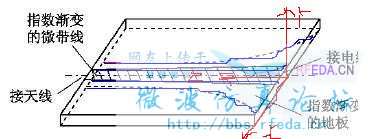

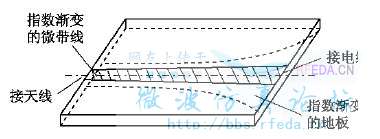

我这在HFSS中要画的是一个指数渐变线的巴伦。想把它画在HFSS中的坐标位置如下图红色线是坐标，兰色线是想在HFSS中画的，还有：如何控制渐变的幅度？

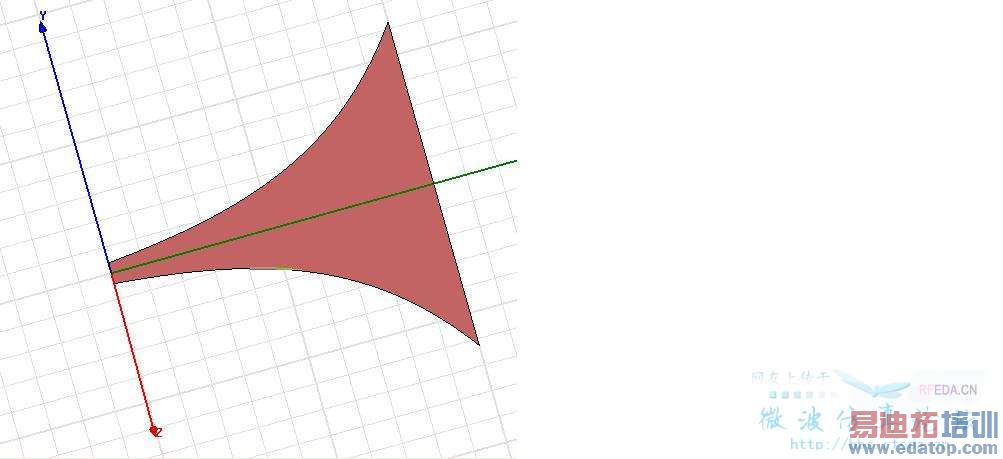

我画了一个简单的模型（附件里），幅度可以改变b的值来控制。2*a是起始微带线的宽度，你可以根据需要改变a，b的值。希望能帮得到你。
