槽线的波端口
录入:edatop.com 阅读:

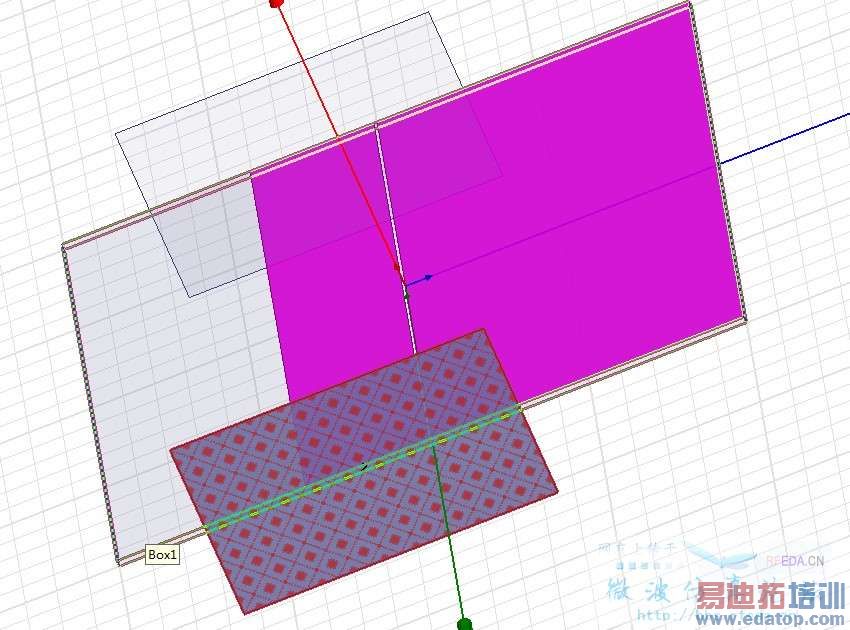

请教一下高手,槽线作为传输线时,仿真时的波端口怎么加啊,仿真的模型中,槽线的宽度为0.8mm,波端口的尺寸为5.6*4mm。但是得到的特性阻抗却不对,哪位高手解释一下。

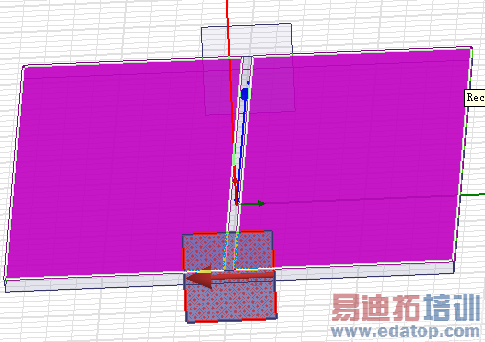

你的槽线金属平面太大,而波端口的又太小,由于波端口的4个边都是PEC,所以你这样做相当于把左右2个金属面给短路了,正确的仿真如下下图,你可以看到计算出来的S参数明显是个传输线的S参数,并且Z0也是正确的。除此之外,你还有个设置错误是积分线,不需要那么长,只需要从槽线的一边指向另一边即可。我把CASE也上传了,你看看吧
谢谢你,学到不少东西。
但是还有一点疑问,槽线作为传输线,它是没有截止频率的,我觉得应该跟频率也没有很大的关系。
什么跟频率没什么关系?
槽线的特性阻抗是跟频率没有关系的。
难道我给你的图中的特征阻抗不是几乎与频率无关么?到10G变化也就1欧姆,难道你真想要一根直线?
、、、、、、、、、、。
假设这条槽线是指数渐变的槽线呢,波端口应该怎么设置呢。两端的波端口尺寸怎么办。尺寸太大了。
如果指数渐变,那么到了另外一端,槽的宽度不就会很大了,还可以认为是槽线么?
