请教LC滤波器问题

录入:edatop.com    阅读:
我们设计的最为原始的LC带通滤波器

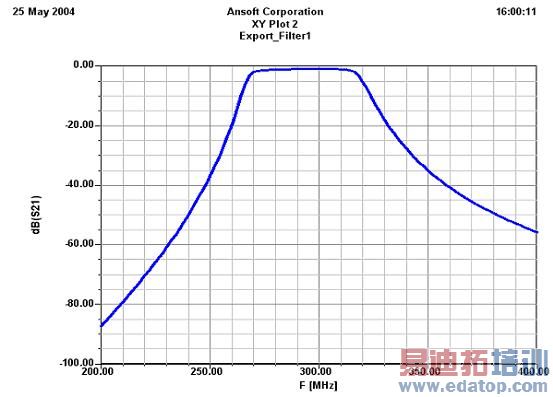

仿真发现波形不对称
如图所示
请教该如何调整参数
或作电路修改使波形对称
要求带外30MHz处衰减<-50dB



你们LC的元件值是怎么确定的?



在ansoft的designer里
给定中心频率,带宽等参数
直接就生成了



不妨用一下ads中的tuning试试



用senerade仿真的
用了tune
没有用啊
老板又不让提高阶数



你是用的最平坦响应吧
改用切比雪夫响应试试。
它的陡度要好于最平坦响应
