阻抗的物理意义是什么?
录入:edatop.com 阅读:
最近有个问题想不透彻,大家快快来围观下:
如题:高频电路中阻抗的物理意义是什么?
以下为个人理解:
1.低频电路里面,电阻等于电压比电流,物理意义是:反映了负载阻碍电流流通的能力,电阻越大,I平方R越大,即损耗越大。
2.高频电路里,阻抗等于高频电压比高频电流,但比低频复杂多了。
问题1:为了和负载匹配,会选用不同特性阻抗的传输线,现在撇开匹配不说,例如50欧和75欧的同轴电缆在传输微波信号时有什么区别,对信号有什么影响?
问题2:微波在无界空间中传播时,波阻抗等于电场/磁场,也等于根号下(磁导率/介电常数),即在真空中波阻抗最大,等于377欧,即磁场振幅是电场振幅的1/377;反应能量传输的坡印廷矢量S=EXH=E*E/n,即坡印廷矢量和波阻抗成反比,照这么理解真空中S最小?不科学啊
如题:高频电路中阻抗的物理意义是什么?
以下为个人理解:
1.低频电路里面,电阻等于电压比电流,物理意义是:反映了负载阻碍电流流通的能力,电阻越大,I平方R越大,即损耗越大。
2.高频电路里,阻抗等于高频电压比高频电流,但比低频复杂多了。
问题1:为了和负载匹配,会选用不同特性阻抗的传输线,现在撇开匹配不说,例如50欧和75欧的同轴电缆在传输微波信号时有什么区别,对信号有什么影响?
问题2:微波在无界空间中传播时,波阻抗等于电场/磁场,也等于根号下(磁导率/介电常数),即在真空中波阻抗最大,等于377欧,即磁场振幅是电场振幅的1/377;反应能量传输的坡印廷矢量S=EXH=E*E/n,即坡印廷矢量和波阻抗成反比,照这么理解真空中S最小?不科学啊
b/a=2.71时电压最大;b/a=1.65时功率最大;

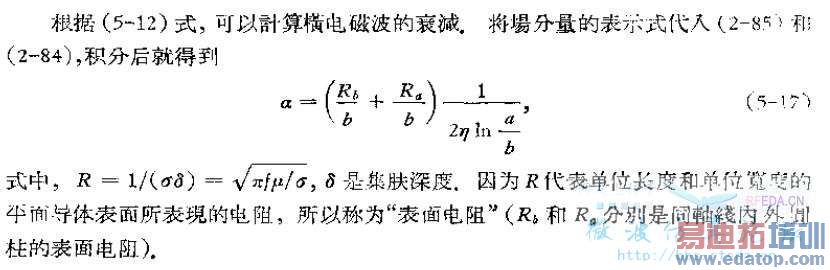

b/a=3.59时衰减最小,损耗最小。
根据b/a可以计算出线的阻抗,对应三个不同的值。
没得人气啊
顶一下,我也想知道
在高频电路里,特征阻抗由电压和电流之比定义,但由自身材质确定。
高频电路中也存在损耗,这个损耗可以计算,在波传播时当特性阻抗为77左右时损耗最小;当为30时终端获得的功率最大,综合考虑有了50,可以兼顾二者。
在无界空间中,波阻抗变化时电场和磁场都会改变,结果肯定改变啊,不能说两种介质中电场一样。
如果两种介质中电场一样,则传输的能量肯定不一样啊。
醍醐灌顶
第二个问题我想通了,无界空间中,同一信号在不同媒质中传输时电场和磁场都不一样的;
关于第一个问题,为啥特性阻抗等于77欧时损耗最小,30欧时终端功率最大?
期待大侠回复
那个77欧姆的损耗小,33欧功率大的结论仅仅适用于同轴线,没有普适性
是的,但是由于馈电传输我们更多采用的是同轴线,所以别的线首先想到的是和50来匹配。
看了这个我收获颇丰

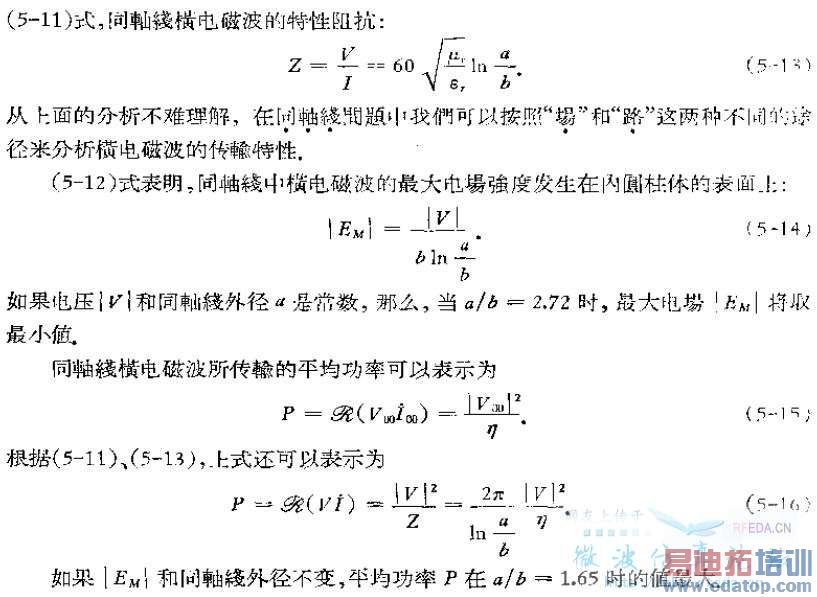

有的资料上提到同轴线的特性阻抗是(138/ε^0.5)ln(a/b),而不是60.
我验证了下,貌似138的是正确的,60是错误的。
charlie121你怎么看 ?
学习了,不错
