HFSS RFID 天线带宽相关问题

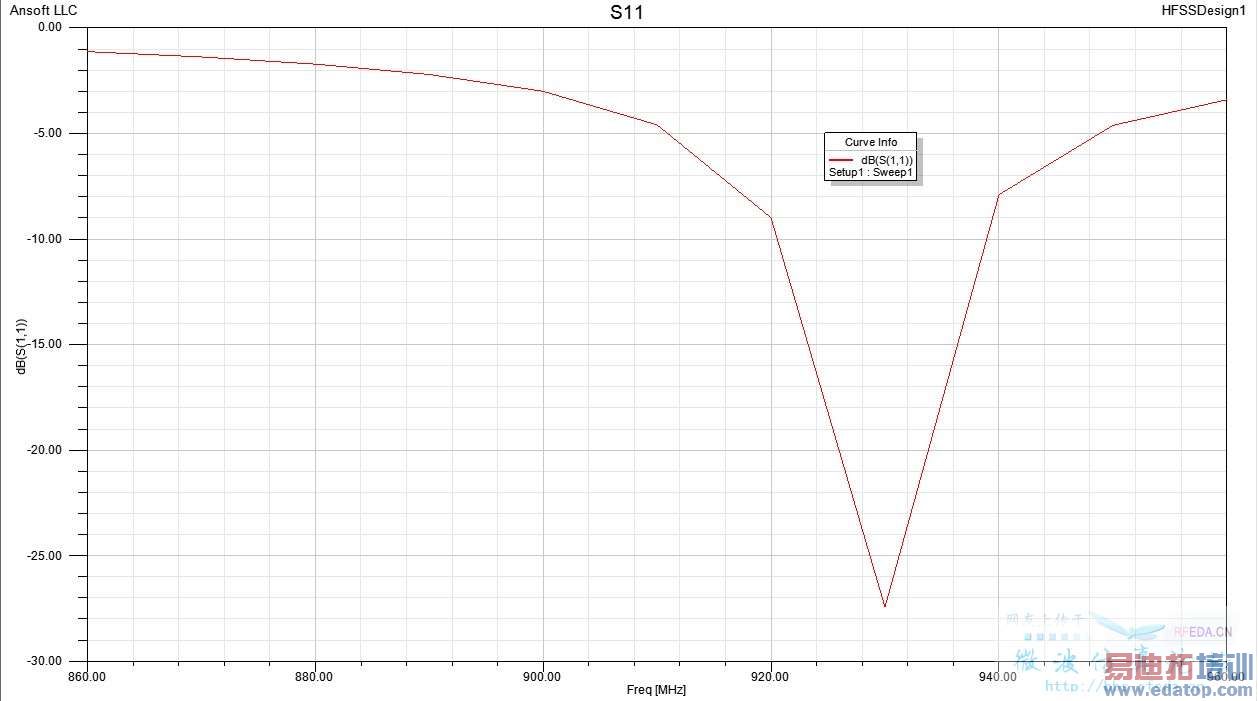

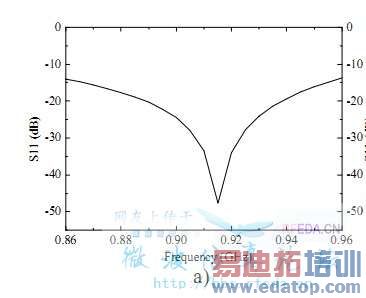

图1 小生仿真结果图2、论文给出结果

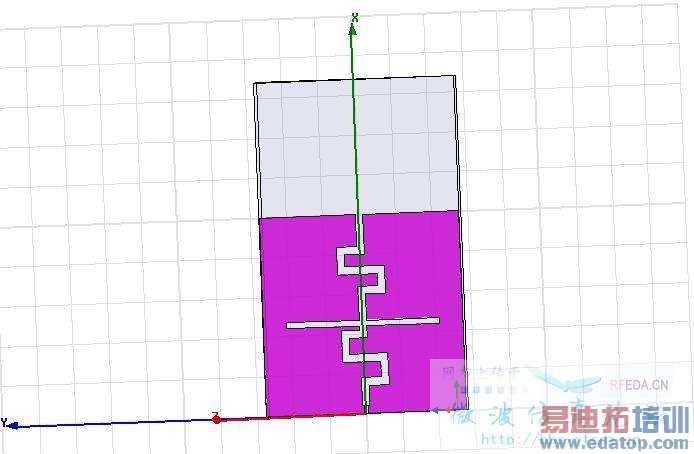

图3、论文给出的天线结构以及参数 图4 小生 天线设计模型（图中红色部分为馈电，实际制作中应该是 安置芯片的）

请教一下各位 大虾，这个仿真结果的 带宽 咋就有这么大的出入，一般影响 这个 低频部分的 S11特性的，可能性最大的会是哪些参数的呢？

谢谢啦！

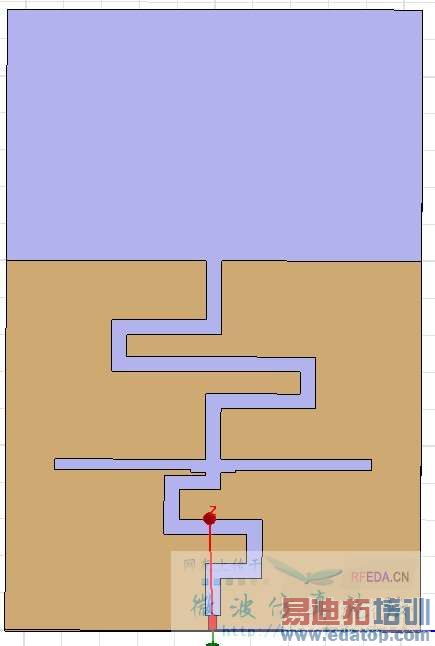

看到你发了这么多的帖子 我实际帮你仿真了下 由于不知道一些你的基板厚度 之类的这些参数 因此模型进行了稍微的修改 看看带宽够不



感觉有可能是你的扫频的间隔太大了由10MHz修改为5MHz或者2MHz试下呗



多谢 指教！这个扫频 间隔 对带宽的整体趋势 没有影响的吧！ 我仿真 的结果 带宽 是920M 到 940 M左右 ，而论文 给出的 是 整个 UHF 860M 至 960M!

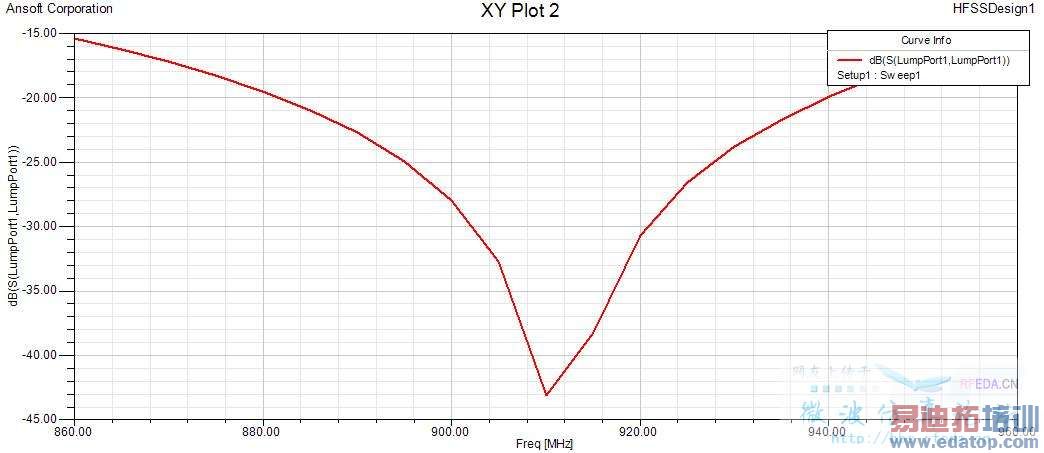

我白天在公司尝试仿真过你的这个天线，虽然大体尺寸差不多，S11最小可以到-44dB，所以建议你对天线基板的厚度和8的长度参数扫描优化下，应该会有理想的结果的



模型如果和论文一样的话，激励的位置和设置的对不对啊
ps:论文的带宽以小于-10db的S11（dB)已经超过100M了，你仿真的带宽还不到20M。一个一个对着查啊



这么好，能不能 把你的参数 给我参考一下的呢？ 我也只是 在学习中，进行一些验证性的仿真！



能否 把你的 参数给我参考一下的呢，小生 也学习一下，看问题出在什么地方！ 以前 我不是学习这个方向的，所以 还属于 未入门级！谢谢啦！



我的是减小8的长度，板材的厚度建议选取1.5mm，调整8的长度，效果是最明显的，可以尝试下 ，这个天线是端射的，好奇他用在什么环境



你好，我看到文中仿真出来的增益，请问你是加的什么激励方式？激励阻抗加的是芯片阻抗还是50？
