GPS接收机的低噪放,OIP3这个参数重要吗
录入:edatop.com 阅读:
对于GPS接收机的低噪放OIP3这个参数重要吗
OIP3采用dBm来表示的,IMD3是用dBc表示。

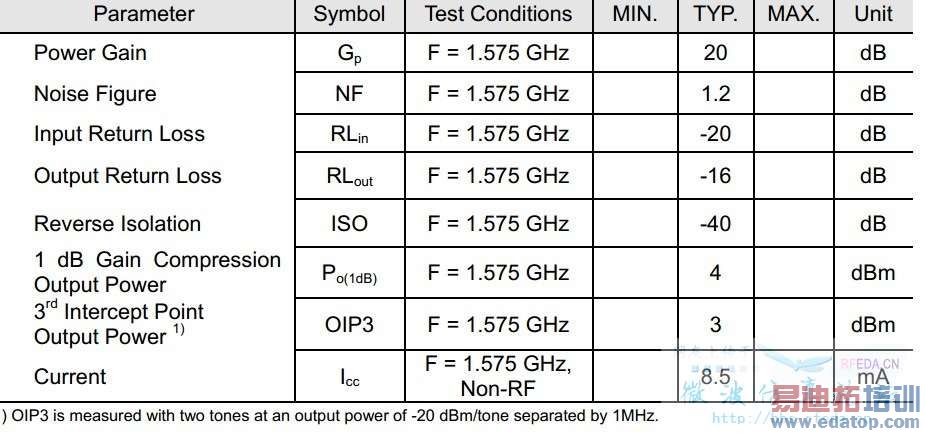

但是,从表中来看,给出的数据有问题。OP1dB=4dBm(IP1dB=-16dBm),这个指标对LNA比较正常。但是,OIP3=3dBm,这个怎么可能呢?通常情况下,OIP3要比OP1dB大10.6dB,IIP3要比IP1dB大9.6dB。
谁能解释一下上面OIP3的意义?为啥是以dbm为单位的?
功率不用dBm楼主想用什么单位啊?
楼主神人呀。
下面有一行字,写着:
oip3 is measured with two tones at an output power of -20dBm/toneseparated by 1MHz
我也是这个看得好糊涂
OIP3通常无法直接测量得到,而是通过测量三阶产物而计算出来。OIP3=Pout+IM/2,IIP3=Pin+IMD3/2(IMD3是dBc单位)。而且测量应该在线性区进行,通常在IP1dB回退10dB来进行。
下面一行字描述了其测量方法,但是计算得到的OIP3有误。
对LNA不用太关注其IP3,毕竟其工作在小信号下(GPS接收机的灵明度为-140dBm)
三阶互调的 输出功率,很重要哦,
GPS的灵敏度在-145dbm,是在小信号下工作的。IP3显得不是太突出。
引用:GPS的灵敏度在-145dbm,是在小信号下工作的。IP3显得不是太突出。
