HFSS10.0中非接地共面波导馈电端口积分线设置问题

录入:edatop.com    阅读:

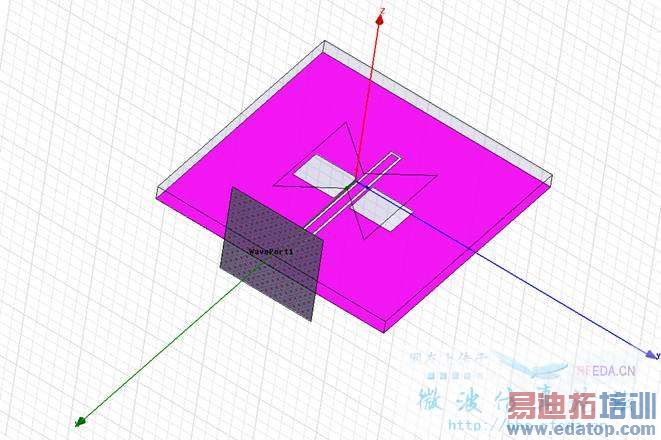

仿真的非接地共面波导馈电的蝶形天线,设的波导端口,不知道积分线如何设置。是由信号线指向地吗?但是共面波导信号线有两个缝隙啊,如果设置积分线需要设置两个吗?波导端口馈电只能设置一个积分线啊。
期待高手给予解答 ,不胜感激。
另外如果是有地板的共面波导如何设置积分线呢?
附 HFSS10.0 模型文件



波端口下端与地持平,积分限由中心线两边的其中一个地指向中心线就可以了



非接地共面波导也是由地指向信号线,一个就行了,Zpv



谢谢你的回答。还想再问一下,只有一个积分线就可以了吗?再者,对于共面波导,信号线是高电平,地是低电平。积分线的方向应该是由中心线指向地才可以啊?两个缝隙,不需要画两条积分线吗?



/read.php?tid-8915-fpage-8.html 这是解决问题的帖子链接地址。希望能帮到后来人



楼主,您好啊小辈我是初学者 最近也是在仿共面波导馈电的微带天线 可是不知道怎么给共面波导加波端口和激励 我想你应该解决了这个问题 希望可以回复啊 小辈太太感激了……………… 通过看了楼主的附件有两个问题:一、波端口的积分线怎么划?二、空气盒子如您模型那样加可以吗?
