介质滤波器仿真出现这种结果不知道怎么办了

录入:edatop.com    阅读:
仿真带通滤波器,结果发现有2个通带,而且靠的很近,不知道怎么办了 模型在附近里面,求大侠指教啊



你只想要一个通带?
你看下本征模的场分布,你不想要的那个通带场是哪个,针对这个场分布变化你的谐振子和腔体尺寸,恩,我觉得腔体尺寸影响更大,如果长宽不一样,两个谐振模是可以拉开点距离的
不过不改变谐振子的形状,这个多出来的谐振频率是避免不了的,只能拉远它和你需要的通带的距离,而且也不会很远
我觉得最靠谱的办法是,因为这两个谐振模式场方向一定是正交的,如果你是用的磁耦合形成通带,那就把你的耦合方式改一下
不要这么大敞着,只在你需要的那个谐振模磁场方向上平行开条形窗口,某种程度上可以抑制掉另一个模式的耦合了
唉,我觉得我的建议价值远远不止8 rf币
这个场分布有点诡异啊,电场是个半圆形,还算是TM模,为什么不要TE模做呢,10G的东西,体积也无所谓了



1、可能是谐波引起的;2、可能是两种不同的模式



这个我知道的,就是不知道该怎么解决,是把波导的尺寸变一下么?



看不明白咋办



最好上个图,有些模的谐波离通带很近的



我其实是要用TE10模做的,这个模型是老师指导我弄的...

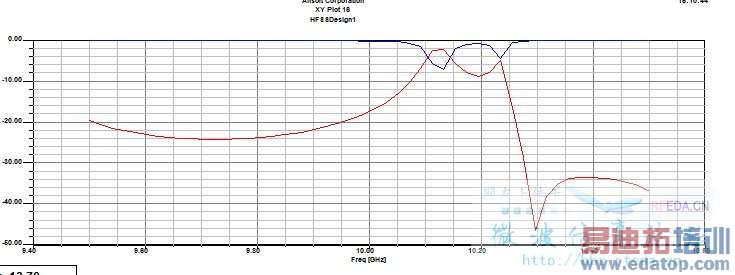

这个是S曲线





    你的S曲线,我觉得不能算是两个通带,应该是谐振频率没有调好,而且有高端零点,明显1和3自己耦合上了,你需要高端零点吗?不需要的话,把腔体做成7字型可以抑制掉13耦合
    如果要做TE模,谐振子需要悬空,不能一端或者两端电接地



    大师,你说的很对大师就是大师
