微带三角网络电路求S参数矩阵

录入:edatop.com    阅读:
做2路2节wilkinson功分器的时候,要做电路分析,得到的等效电路是个微带线组成的三角网络,想不出思路来解决这个问题。望指导。

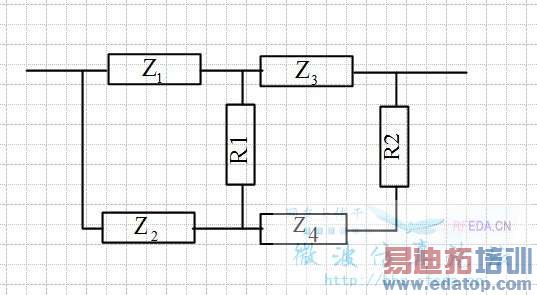

下面是计算1、2端口S参数时的电路:

Z1Z4是1/4波长的微带线,R1,R2是电阻



随便拿一个电路软件就可以仿真出来啊?



嗯。这个我明白。我现在要得到的是自己的分析公式,这个是可以办到的,但是还没有思路



用奇偶模分析



我想过,我的理解是,因为Z1不等于Z2,Z3也不一定等于Z4,奇偶模法怎么用呢?
如果您不是我说的这个意思,万望具体描述。



相等只是奇偶模中的特例而已,不相等也可以用奇偶模,只是比相等的情况下多分析一倍的工作量而已



看到希望了。



我仔细想了一下,还是想不出这个奇偶模是什么样子。希望你有时间再详细讲讲。或者有什么好参考资料也可以的



可以,我们一起探讨



站内信给我个QQ,我加你
