ADS中如何将电路转化成微带线电路结构?
谢谢了
不是可以直接转化吗?
不可以吗?
我刚刚看完一部分manual
可以!!
指点一下吧!
谢谢哈
给偶说说步骤吧
谢谢你了
用layout?
shcematic to layout?
有时间没有用了,记不得了手边也没有这个环境
好像是在schematic中间有个叫做put ... into layout...
自己查下吧
1.设计好Tline

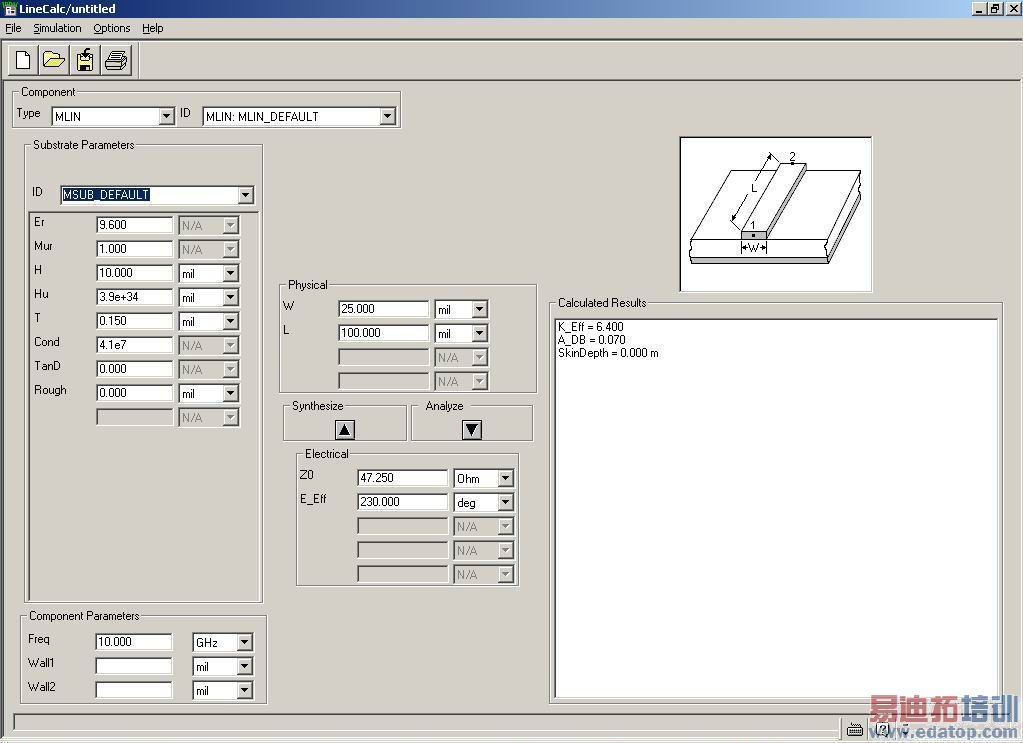

2.Tools — LineCalc — Start LineCalc 用这个东东计算MLine各种参数:
Er: substrate dielectric constant
H: subatrate height
T: metallization thickness
Cond: the conductivity of the conductor layers. for copper cond=4e7
Tand: the loss tanget. for copper at 0.022
比方说用RT/Duroid做基板:
Er=2.20, H=20th or 0.508mm, T=0.1th or 2.5*10^-3 mm, cond =4.1*10^7
Rough=0, Tand= 0.0009
W: Mline宽
l: Mline长
Z0: 特性阻抗
E_Eff: 电角度
用synthesize或analyze可以方便地进行Wl和Z0E的相互转换
右下角“Caculated Resaults”框中:
K_eff: the effective dielectric constant
A_dB: the loss of the line

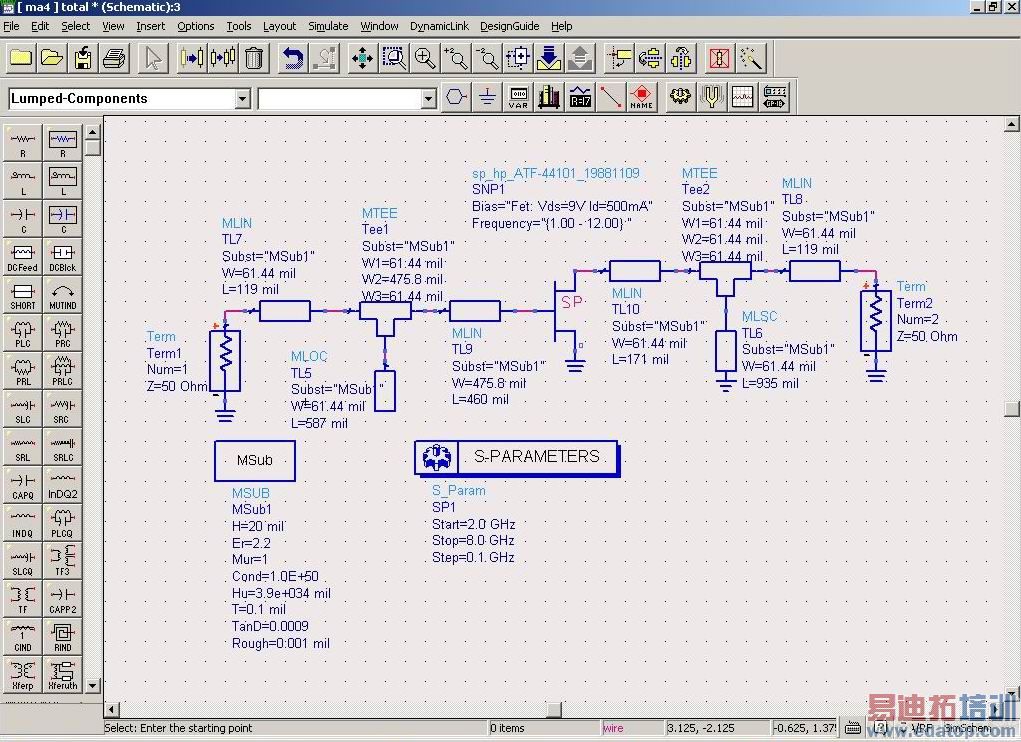

3.新建design:), analog/rf network, 模版可选用s-params。然后从左边下拉工具栏
选Tlines-Microstrip,用微带线元件构造电路。
MSUB: for the microstrip substrate characteristics,与LineCalc里的数据一样
Mlin: microstrip line,长宽已用LineCalc算出
MTEE: tee juction
MBEND: for microstrip line bends and mitres
MLOC: for microstrip end effects
MSTEP: abrupt change in the width of the microstrip
TFR: thin film resistor
4.lay不layout就由你啦:)
呵呵,见笑:)
但是目前我是设计好了 低通原形的!
有没有办法给定微带参数后
直接转化成微带电路啊??

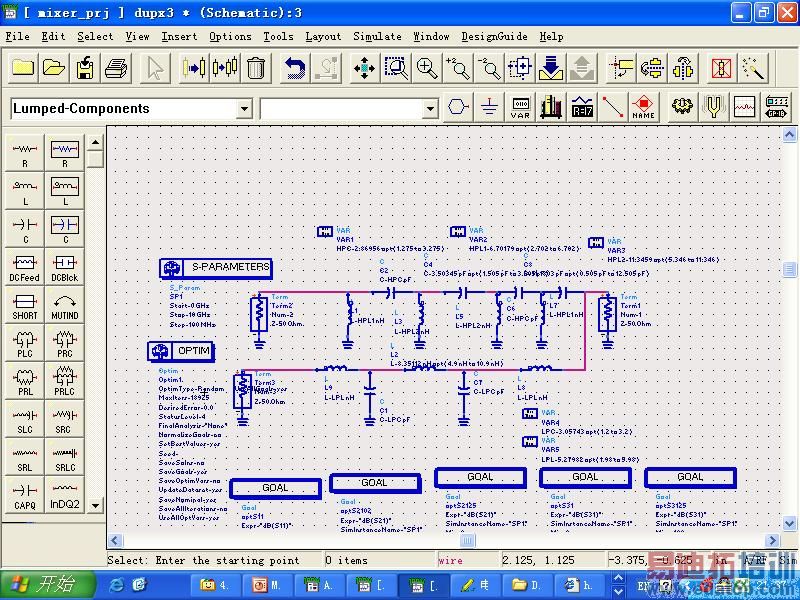

比如
-----||----////---
这样的LC电路!!
ms有的
ms??
能详细说说吗
我就是因为不懂才来这里问的!!
希望懂的高手详细讲解!!
layout jiushi ?
结果是这样的
不会吧
layout
是你没有选择库里的元件吧,或者元件没有指定封装
怎么指定封装?我只会用microstrip里面的贴片电容电阻了
对于滤波器可以用DesignGuide里面的转换功能的,把微带的参数给定
以后,ADS可是自动转换的。
