做微带线印制电路板中的问题
录入：edatop.com 阅读：
小弟第一次做微波电子线路，有一个问题请教各位：

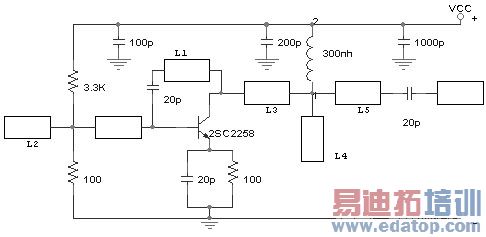

我做的是2GHz振荡器，电路原理图见附件
我的问题在于那个作反馈的L1微带线，怎样在PCB板上实现这根微带线？因为通过计算，我
得到的是这根线的长和宽，但实际中，由于三级管的c、e不在一水平线上，必须让微带线
“弯”过来，这样它的长宽是不是要重现计算呢？该怎么计算呢？
谢谢！
我做的是2GHz振荡器，电路原理图见附件
我的问题在于那个作反馈的L1微带线，怎样在PCB板上实现这根微带线？因为通过计算，我
得到的是这根线的长和宽，但实际中，由于三级管的c、e不在一水平线上，必须让微带线
“弯”过来，这样它的长宽是不是要重现计算呢？该怎么计算呢？
谢谢！
用hfss仿真一下，长度因该变化不大，但是弯角的地方要切下一个小脚，具体计算切角大小要查书了
今天去问了老师这个问题，老师说，平滑的弯曲没有关系。只要中心线长度和原来的直
线一样长就可以了。是这样吗？弯曲不会有影响？
弯曲回影响波的传播，特别是使其产生奇变
你可以查一下关于微带线的不连续性问题，我记得国防大学的一本《微波电路》里就有讲
