HFSS 天线仿真，50 欧姆负载如何设置？
录入：edatop.com 阅读：
Another question :“during the measurement , only Port 2 was excited while Port 1 was
terminated with a 50-ohm load . ”
请问一下，这个设置 50 欧姆负载，是如何设置的呢？
terminated with a 50-ohm load . ”
请问一下，这个设置 50 欧姆负载，是如何设置的呢？

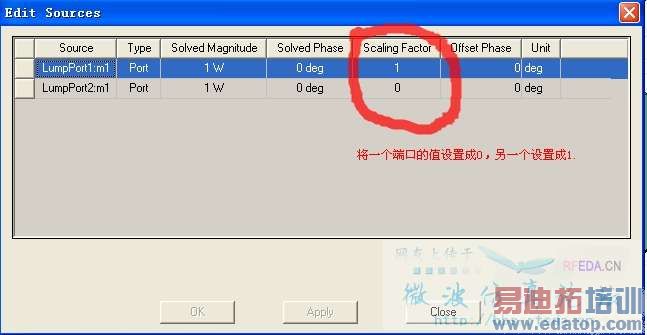

这个问题之前在本站里问过，不知道对不对。如下图：一般是默认第一个端口是1，其他端口都是0
1楼说的没错。你要把两个端口都设置成1。这样仿真结果看着才正常。
如果要仿真50欧姆电阻的话，是不是可以用rlc边界条件？
用RLC边界条件
可以像个激励 都用50欧姆吧 因为信号的阻抗都是50欧姆。也可以在hfss里 一端用50欧姆的激励 另一端接一个50欧姆R的负载。
正解
