频谱仪上的读数

录入:edatop.com    阅读:

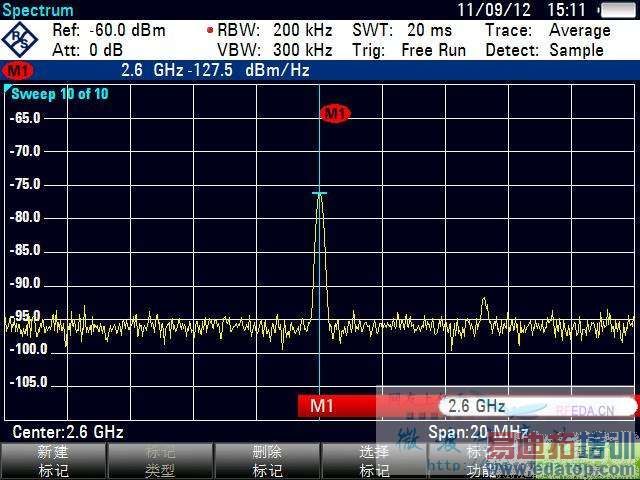

请教高人:如何利用频谱仪上方的参数计算出频谱仪上的2.6GHz处的读数,要精确计算,不要看左侧的刻度



干嘛要计算?直接读呀



无法计算,m1测的是什么?



选择《标记》Mark,就可以精确读出!



不负责乱猜,可能是
-127.5+10*log(200*10^3)=-74.489dBm



汗,请用Peak Search.........
还有,如果是想读功率建议不要把检波方式调到Sample,而是用Average,个人觉得Sample那是看Envelope时才用的
如果还有不明白,可以去Rohde & Schwarz的官网上下个Manual看看,或者你可以打电话给他们的AE去调戏人家



如果只有截图的话,4楼的兄弟算得是完全正确的。
原图上显示的应该是归一化到每Hz的功率,和某个RBW下测得的功率的关系应该是
Pwr(RBW)=Pwr(1 Hz) + 10.log(RBW)
