微带天线增益低，怎么改善 ？
录入：edatop.com 阅读：

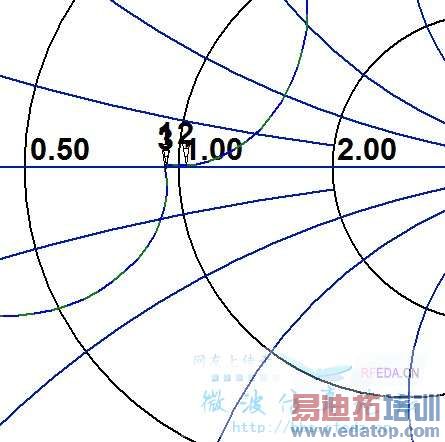

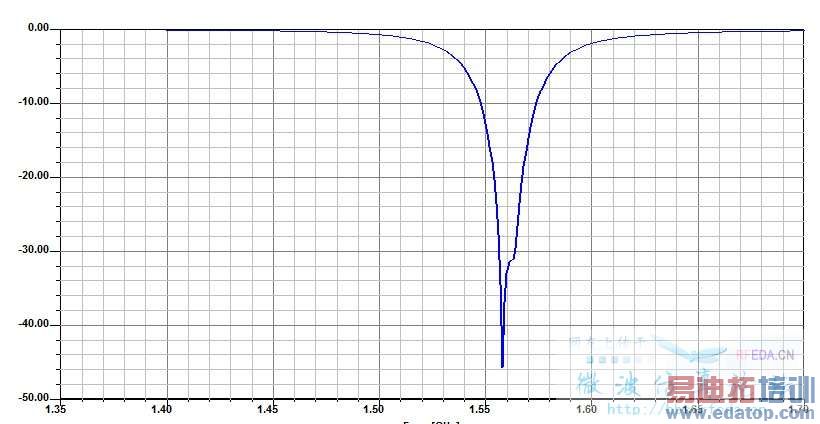

匹配已经很好了

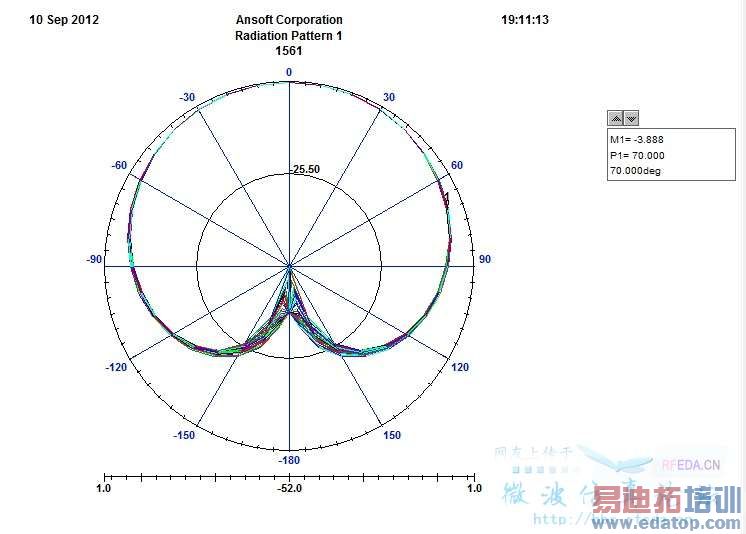

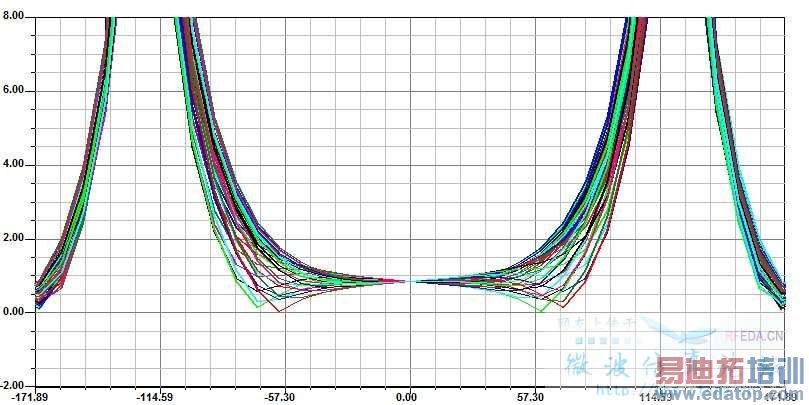

但增益很低
介质板尺寸是固定的32mm*32mm
中心频率是1561
我用的介质参数是16的
还有一种是9.8的没用
介质厚度是2.5mm
鲍尔那本书上说相对介电常数越大 增益越低但也不至于这么低吧 还有说就是厚度越大 增益越大难道是我用的太低了？
但增益很低
介质板尺寸是固定的32mm*32mm
中心频率是1561
我用的介质参数是16的
还有一种是9.8的没用
介质厚度是2.5mm
鲍尔那本书上说相对介电常数越大 增益越低但也不至于这么低吧 还有说就是厚度越大 增益越大难道是我用的太低了？
还有可能是天线结构的问题，或是你模型建错了。
帮顶吧
多谢 我已经解决了 辐射边界离的有点近，相对介电常数和基本厚度是有影响 的
多谢模型出错了设置边界条件马虎了
解决了就好。
呵呵，介电不变的话，改下基材厚度试下
介电常数Er=16,是属于高介电常数的材料，导致可用频带变窄，损耗增大。如果没有体积限制，可选用低介电常数的。
