驻波比太高的问题

您好，下面是我自己用Hfss仿真的微带天线的驻波比，为什么只有在中心频率处驻波能好点，其它稍微偏一点就差距这么大，周围的甚至到了几千，这是为什么呢？



看了下模型，
首先端口设置没有弄好

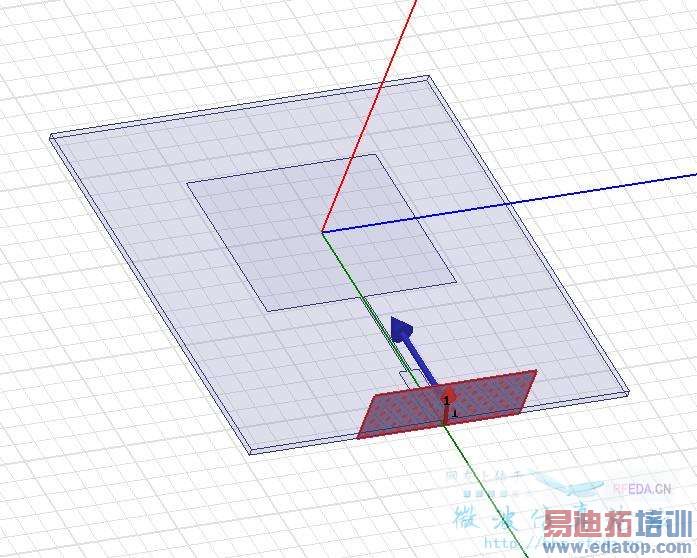

你的port的积分线画歪了，deembed长度超过了50ohm的线的长度。


其次，也是比较重要的，仿真不能脱离书本理论，随便翻开一本天线书 基本上都有微带天线这一章，建议楼主可以稍微浏览下微带的理论之后再来仿真。

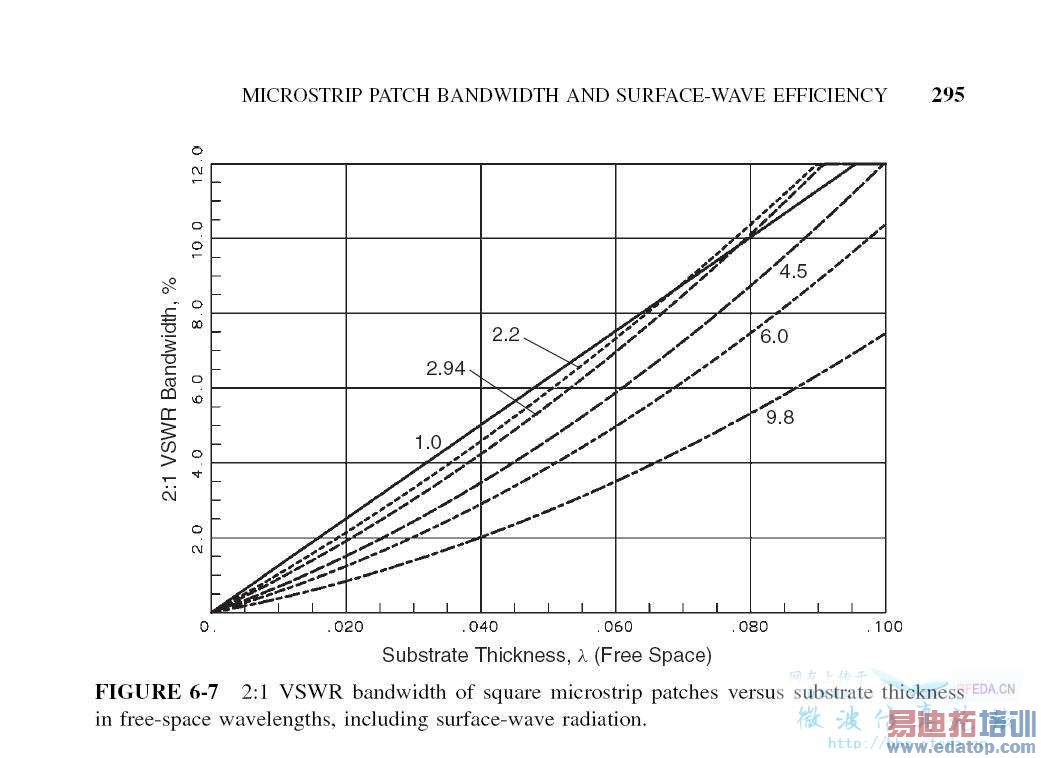

像楼主仿真的这种方形微带贴片，从理论上来讲就是窄带的，如上图所示。
拓宽频段的话是有专门的技术的，不是光在这个模型上调就能调出来的。
不知道楼主做这个天线是为了学习软件？还是做毕设？有没有其它指标？
如果有其它指标的话，那应该先调研下哪种天线才合适你的设计指标。
比如说你需要宽带的，那么monopole，vivaldi，horn才是你的首选，如果要高增益，那么yagi，patch是比较合适的，如果要圆极化，螺旋天线是不错的选择。



频带这么窄应该是模型有问题吧，发上来看看吧



前面您说的太好了！楼主可以看看《天线理论与设计》这本书先，我觉得上面微带天线这节书讲的还不错！



谢谢了，说的真的好，真心感谢，我其实是做这个方向，刚刚从机械转向天线，什么都不懂，老板还要每周汇报进度



其实我微带天线的尺寸就是按照公式设计的呢，不过介质板的厚度是按照不超过多少选择的，我只是比较奇怪，带宽比较窄是正确的呢，为啥离中心频率偏一点点的地方，驻波比会高那么多类！
