请教矢网中的VBA宏处理数据

录入:edatop.com    阅读:
我需要计算一个双端口网络的阻抗,所以希望能够将矢网测量到的S参数做一些计算得到阻抗特性,听说这个可以用VBA编写一个宏来处理,我查过一些资料,都没有比较详细的介绍。想问问有哪个高人做过类似的案例,希望能指点下。
这个估计是两个难点,一个是将S参数实时导出来,二是画图显示。
如果有相关类似的案例资料的话,不胜感激!
个人邮箱markkcq@163.com,希望高人指点,交流。



Trace----> equation或者叫math 里面可以做简单的运算。
软件升级到高版本了之后里面还有一些默认函数,比如K,mu等
简单计算不需要用到VBA,结果都是实时显示的

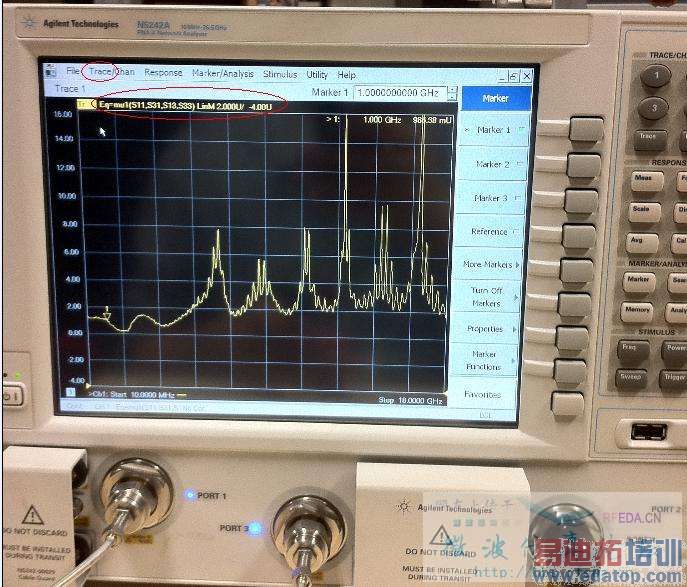

如图,这是内置的mu的显示效果,你的公式应该可以做到的,仔细找找吧。



非常感谢!我试了下,的确可行。不过还是想贪心的问一下,矢网一般能否将这些操作记录成VBA脚本,然后以后如果换台机器,只要导入VBA脚本即可?



可能可以吧,我没有研究过了
你在help文档里找找吧



(⊙o⊙)…好的,谢谢哈!help看过了,有用VBA来做一些控制的,但是貌似没有这方面的案例。我再学学吧。
