spectre仿真LNA的问题

录入:edatop.com    阅读:

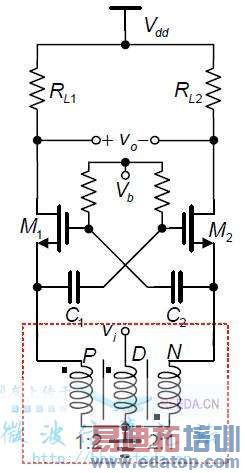

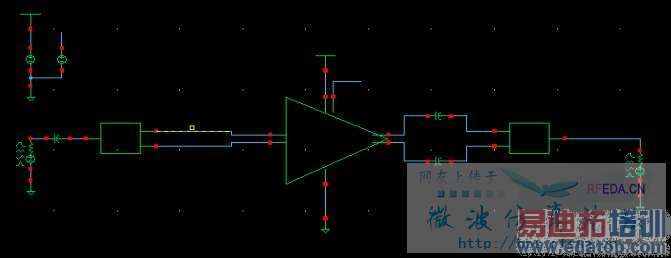

我设计了一个差分LNA,用balun实现平衡变换,输出也用了一个balun变换成单端,然后接port输出。LNA是CG结构的,我直接将两个输入管的源端连接到balun的差分端。balun设置的50 ohm阻抗,LNA电路我也反复检查过没问题,但用spectre仿真时,做SP分析,看S21,增益始终与我计算值差距很大,只有-0.2dB左右,S11匹配也不好,只有-5dB左右。我检查了好久,一直无法找到问题所在。
我在想,是不是Spectre里,从RFlib库里调用的balun无法提供直流通路?因为实际的balun应该有gnd引脚的,但是spectre库的里balun只有三个端口,一个单端和两个差分,没有gnd。但仿真后又觉得spectre里的balun难道默认包含了gnd引脚?这是一个疑问。

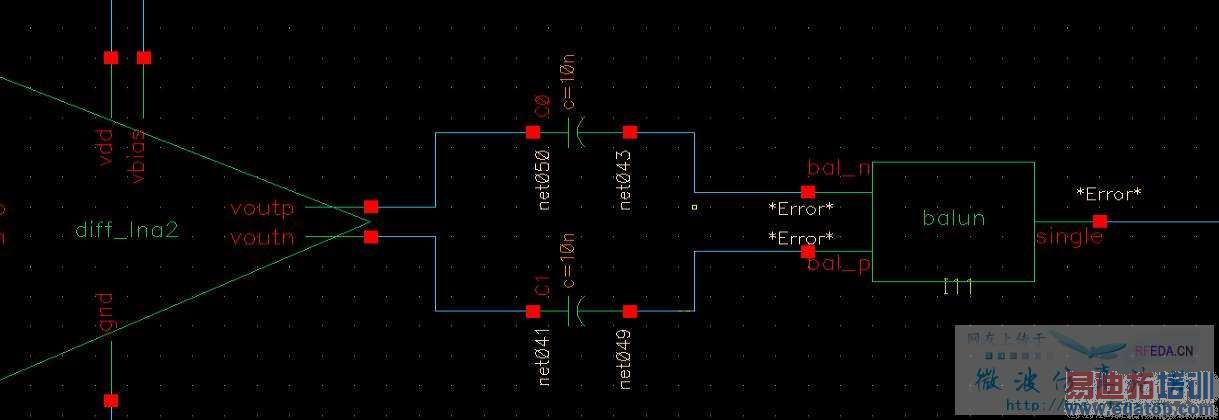

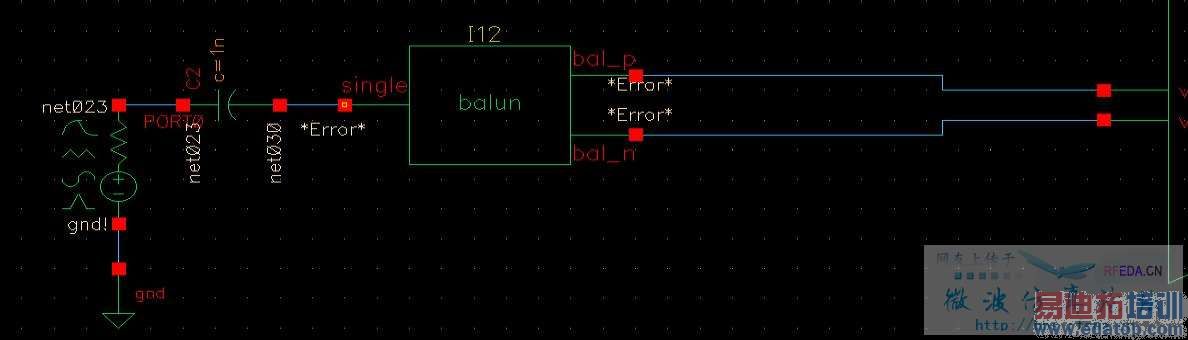

我连续做了sp和dc两个仿真,仿真后的outlog中说“No DC path from node XXX to grond ”。而且还有error标识,如下图,我想请教一下有知道的朋友,这种情况代表什么呢?是我的设置有错误吗?是不是我选的balun不对?还是其他什么原因呢?实在搞不懂了,请教各位朋友指点一下,十分感谢!
