TI的LC balun的设计问题

如题，附件是TI的文章。我的问题如下：
1. 文章第7页如下图处：

这个地方是不是印错了？应该是80欧才对，Rdif/2才是40欧姆。

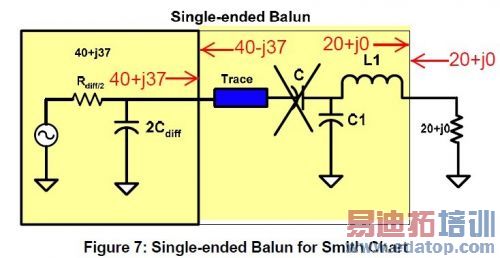

2.文章第8页如下图处：

这个图上用红色箭头标示的阻抗没有问题吧，如果红色标示的阻抗没错，那么源端黑色标示的40+j37不是代表源的输出阻抗，而是从源端看负载的阻抗。

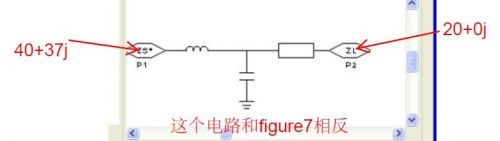

3.文章第11页如下图处：

这个图上从源端往负载方向看首先是一个串联电感，然后是接地电容，这个顺序明显和上面的图7相反，这是怎么回事？这样怎么实现匹配？
4.文章第14页如下图处：

最后仿真出来的S11曲线图，记得有人告诉我，S11的曲线要形成一个圈并且闭合才好，好像说这样才叫“收敛”。我的问题是为什么要这样收敛才好？我们只要保证M1点匹配不就行了吗？



顺便补充一下，如果有人认定问题3中提到的地方是错的，那么同时求正确办法。



简单得看了下，感觉你figure7标注的40+j37和40-j37标反了。
你确定是你给的方向？



红色标注是我的，黑色标注是文章作者的。你是说那个标注有问题？

关于阻抗我是这样理解的：

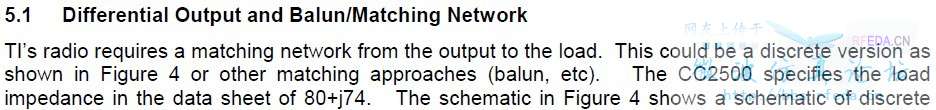

上图是文章的第6页截图，这里说了cc2500的负载阻抗是80+74j。那么单端负载阻抗就是40+37j。

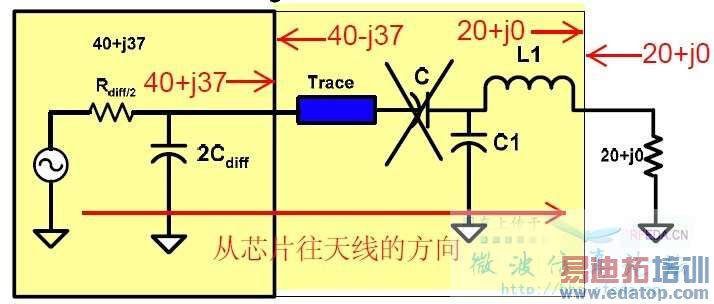

也就是从IC管脚向天线方向看的阻抗是40+37j。如下图。
相反的，因为是共轭匹配，所以可以推出IC的输出阻抗是40-37j。



红色是我标注的，黑色是作者标注的。
上图是文章第6也截图，上面说cc2500芯片的推荐负载阻抗是80+j74。
也就是从IC管脚处往天线方向看的单端阻抗是40+j37。如下图所示：

同理，相反的可以推出IC管脚往IC方向看进去的阻抗是40-j37。



红色标注是我的，黑色标注是作者的。

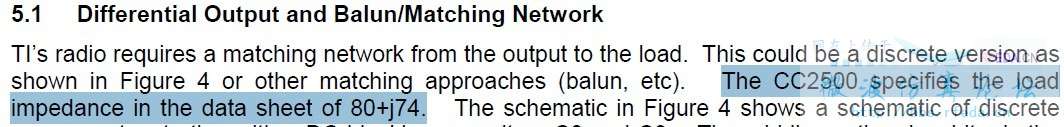

从文章的第6页下图中的部分可以看到cc2500推荐的负载阻抗是80+j74欧姆


也就是说，从IC管脚向天线方向看的阻抗应该是80+j74欧。单端就是40+j37欧姆。


相反的，根据共轭匹配的原理，从IC管脚往IC里面看的阻抗应该是40-j37欧姆。如上图。




把文档看了，
根据你一楼提的四个问题，
1.我也觉得它错了
2.你画的箭头应该正确
3.它画反了
4.收圈会令带宽更宽，同时会牺牲一点中频的S11性能
