HFSS 仿真实例 求教

录入:edatop.com    阅读:

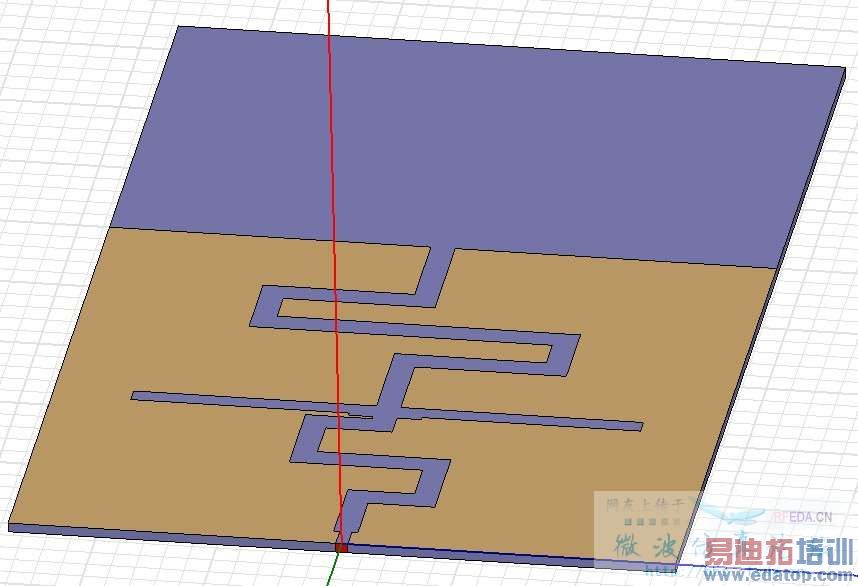

补充一下,那个底部的窄带部分是用来 安装RFID die chip,这个馈电一般如何处理的呢? 这个介质板的底部,应该是设置 接地板的吗?我对那些可能会影响到 阻抗匹配的参数 参数 都进行了优化 仿真,但是 变化都不是很大! 多谢 各位 大虾的 指教,!



, 求教哪位高手,多多指教啦!小生,不胜感激!



根本没有看到你提的问题,那要怎么回答呢?
请楼主修改下,说清楚到底在问什么吧。
我猜你是馈电端口设置问题?

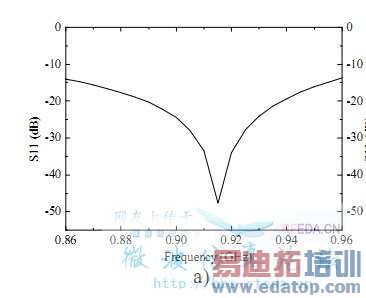

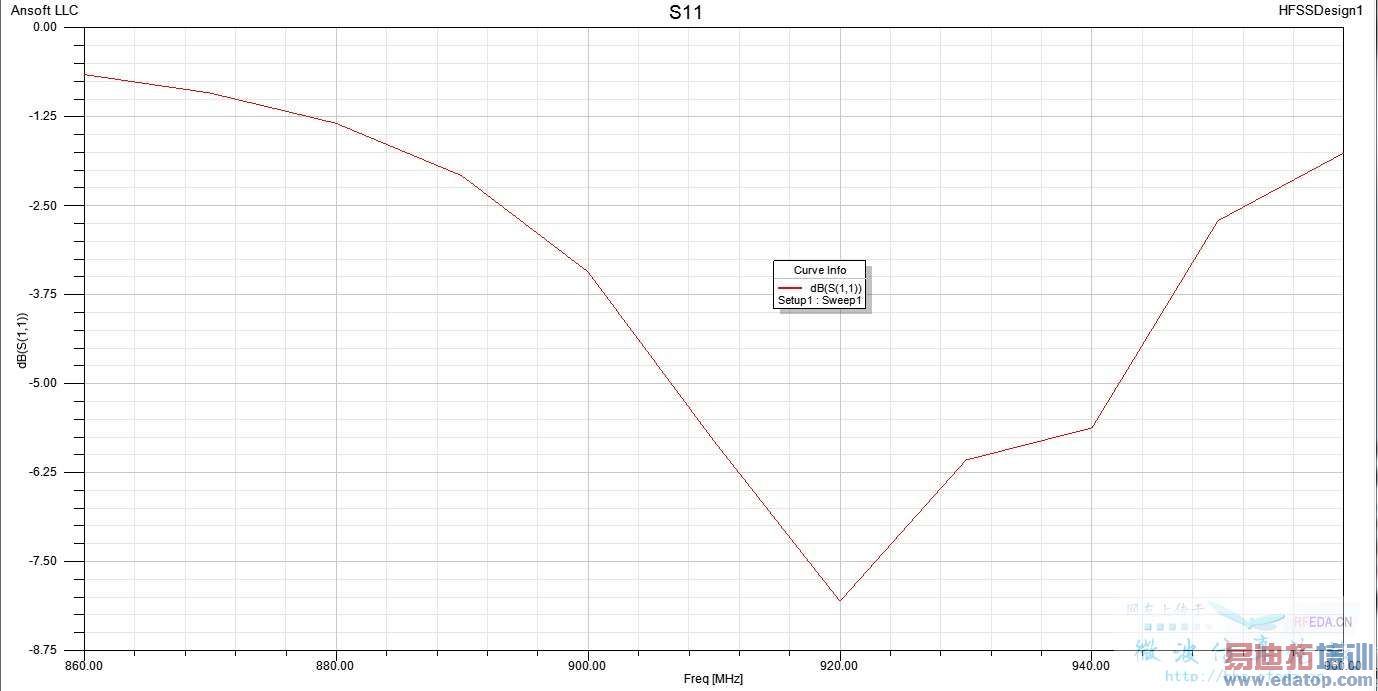

激励感觉加的有问题呢,激励用lumport加在chip的位置,建个水平的矩形加载下博端口,你的S11不好 估计是匹配没做好 激励里面加上芯片的阻抗试试



扫描频率间隔大点就一样了



你这个是槽天线,端口加的不对



不好意思,那些图把之前写的 问题 给覆盖啦!其实想问的 就是 馈电的问题!我把 那些可能会影响 阻抗匹配的 参数都给 优化仿真了一下,但是效果不是很好!



那能够给些建议的呢?关于 馈电的



想谢谢啦!但是我我之前 尝试了一下 水平的 lumport,但是别人 S11直接 就是一条水平线了! 后来 想想,这个是 单极子天线的吧,不是共面波导的吧?能 加载 水平的 激励吗?
求 指教!



能否 就馈电端口的设置,对小生 指教一二的呢?
