ADS仿真的功分器模型问题

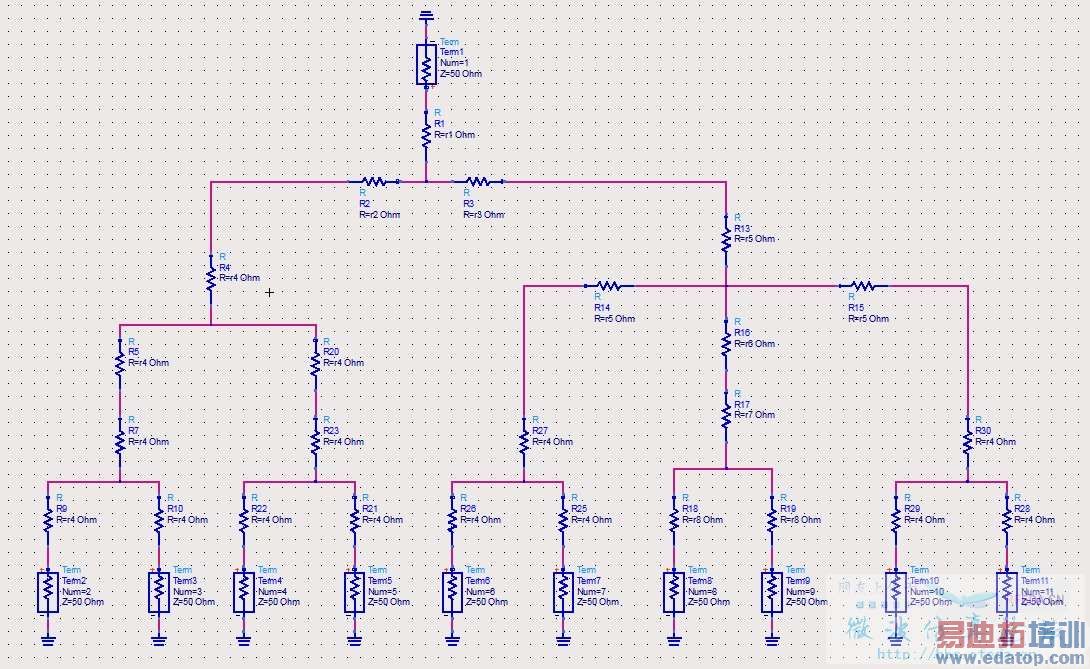

各位大家好，最近我看了一个电阻型功分器的模型，尝试用ADS建了模型（对ADS不怎么熟悉），但仿真曲线完全不对，麻烦各位给指点一下问题在哪里，谢谢。

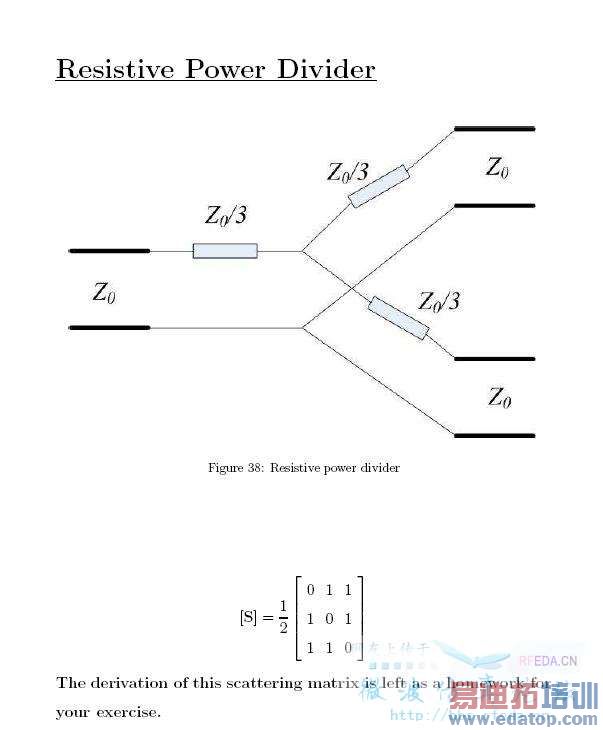

电阻功分器如图。目前看来楼主提供的设计是不符合原理的，如果电阻值没有问题的话，我也不清楚哪里出了问题了。



如果你阻值什么的都全部对了，那仿真为什么不对呢？
所以要一步一步检查啊，你不给值，谁都不知道你错在哪里。



首先，请给出r1到r7的阻值
其次，电阻型功分器有什么优点？貌似是有损耗的，为何不用其它形式的？（4分之一变换线的，威尔金森的）



能给出电阻型功分器的原理图么
你这分的。感觉太。了



上面那个电路不是原理图吗，我是在想那样子画电路图是不是有哪里不妥当，或者什么的，反射那么大，上面所有的阻值都是对的，就是仿真结果不对



从你仿真结果看，先不说损耗的问题，就光是端口1的匹配都没有做好
电阻型的功分器再怎么损耗，至少保证了端口1的阻抗是匹配的。



阻值已附上，这些阻值是我看别人的器件上面电阻的标注值，其实我对电阻型功分器不咋理解，但是看到这个器件，觉得有兴趣看看



按照你给的阻值，你先只仿真一级吧，比如说左下那一级，
3个r4=150ohm，这个完全不匹配啊。
你的系统是50ohm的么？如果是的话，估计这个取值有点问题
最下面一级不匹配的话，总体的性能也不会好。



翻了下书，正确的取值应该是r4=50/3=16.66ohm (对应50ohm系统)
如果要取150ohm的话，应该是450ohm的Z0才可以。
