LC低通滤波器带外抑制问题

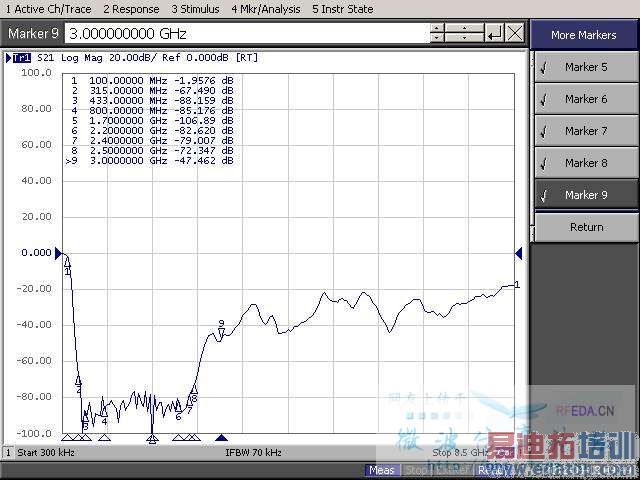

我用普通的贴片电感电容做了一个LC低通滤波器，在2.5G以后抑制不下去，是电感的原因吗？如果用TDK的或者村田的,带外抑制（衰减）效果会不会好点？



我前段时间刚做完一个截止频率500Mhz的LC低通滤波器没有遇到这种情况 是不是受电容器的谐振频率影响 方便把你的实际电路图贴上来吗？



电感的自谐振频率与带外抑制有什么联系吗？要是我想做好5.8G时的带外抑制，电感自谐振频率是不是要大于5.8G“？



好像你的带内插入损耗太大了点吧
你具体的设计指标是多少？



带内插损要求不严格，带宽100MHz,插损小于3.0就可以了。主要是带外抑制的，希望315MHz-6G抑制在60DB以上。

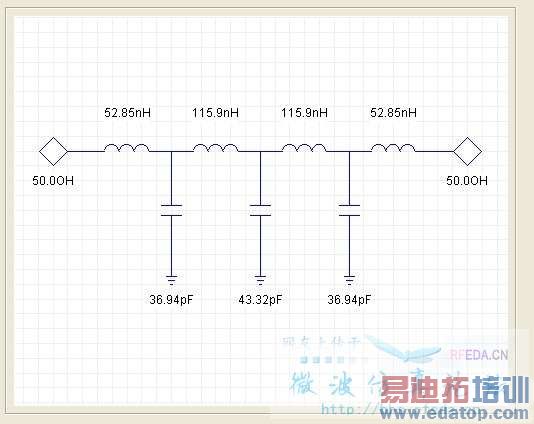

电路结构大概是这样子的



高手快快出现啊



你换成3个电感 4个电容试试



这主要是因为贴片电容和贴片电感在高频段模型发生变化，寄生参数作用变大，导致阻带恶化，当然如果你用的是普通板材和布板不好也会有可能，对于你所用通带频段来看，你所用的电容和电感值都不会太小，很难通过更换更好的材料实现，建议可以通过级联拐点较高的低通实现



电感的自谐振频率与带外抑制有什么联系吗？要是我想做好5.8G时的带外抑制，电感自谐振频率是不是要大于5.8G“？



“级联拐点较高的低通实现”是什么意思？能给个例子看看吗？



有可能是所用电容的问题或是焊接问题吧



电感的自谐振频率与带外抑制有什么联系吗？要是我想做好5.8G时的带外抑制，电感自谐振频率是不是要大于5.8G“？
