HFSS 或 CST 仿真阻抗的问题

录入:edatop.com    阅读:

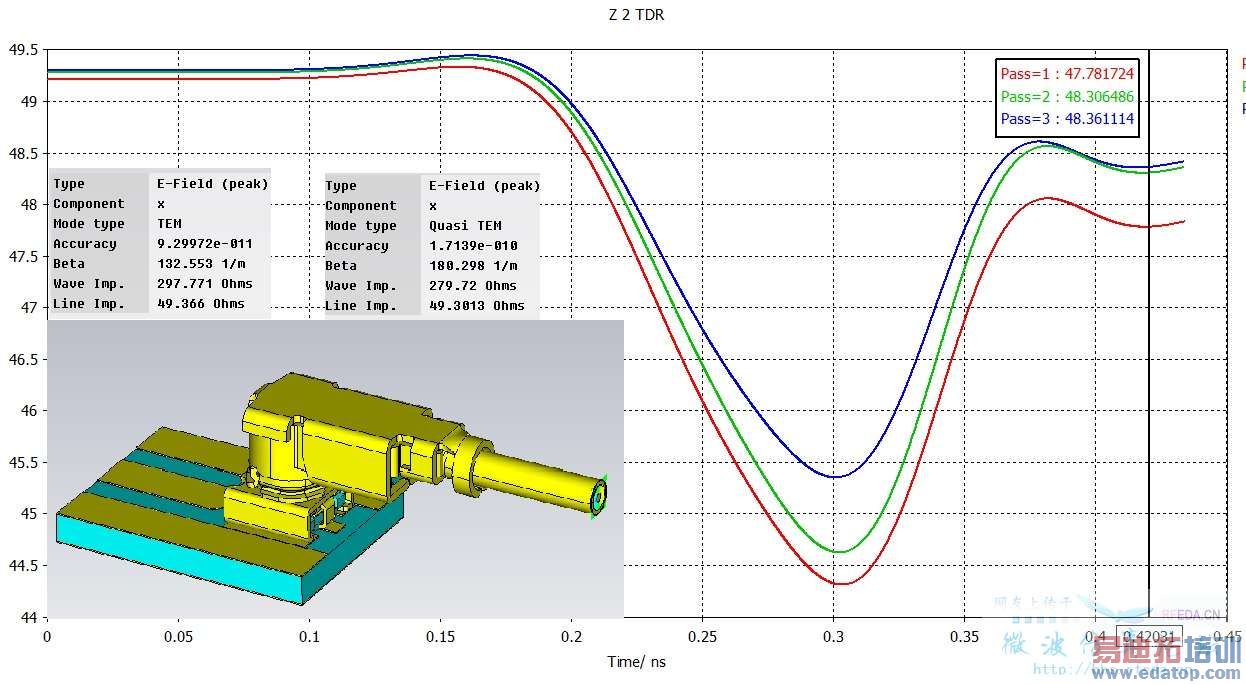

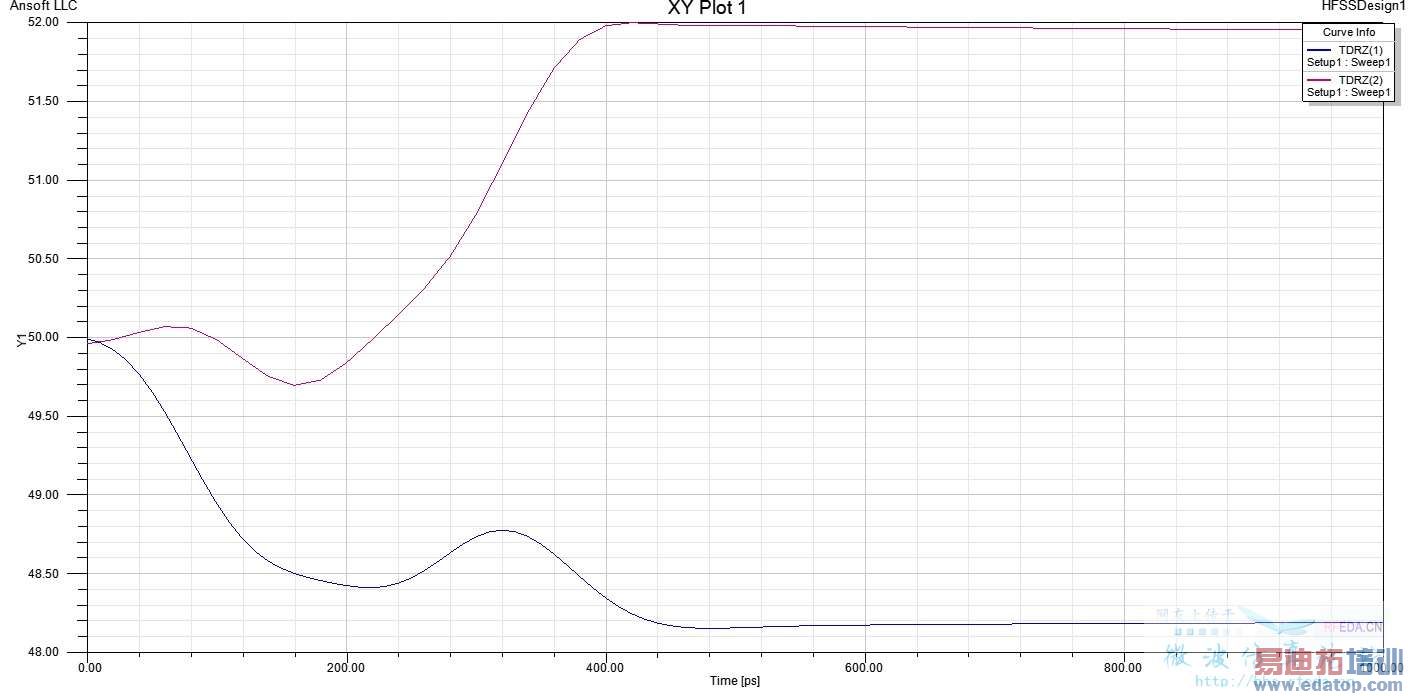

如图,我仿真的连接器的模型和阻抗图,发现阻抗的起始点是从50Ohm开始,但是结束点不是50Ohm(CST也是得出这样的结果),从起始端可以看出,我的阻抗都设置在了50欧姆,但是为什么结束的时候就都变化了呢?并且是一个变大,一个变小。



如何我遇到楼主同样的问题
我会选择看回波损耗,或者驻波
以及插损
这三个参数没问题,那就说明整个模型结构不会有问题



这个不是模型本身的问题?



楼主这个模型做的漂亮
平常说的50欧姆,也只是围绕圆图的50欧姆中心绕圈而已
如果连接器的驻波小于1.1已经很不错了,那在1.1的驻波上阻抗也不是刚好50欧姆
也可能是我没理解你的意思



我也是实在搞不懂了,但是我总在想,我的同轴那端绝对是没有问题的,阻抗设计的也是50欧姆,即使是中间连接器模型有问题,但是软件也不应该给我跑出不符合的阻抗啊。大家给点意见





这是个同轴转微带的模型,这个问题很困扰 啊



版主这个问题解决了么?
我想是不是上升时间设置的过大引起的?



前来学习。请问楼主做的是什么仿真啊?一般的都是看频率与阻抗的关系,你的图里面横坐标为什么是时间啊?是时域仿真吗?



从仿真上看,随着时间的不同,即信号传输的方向上阻抗发生变化。这与你每个环节的阻抗是否是50Ohm没有必然的关系,也不代表你设计的是50Ohm,信号看到的也必然是50Ohm。我认为,这主要是由于传输线在不同模式见进行转换时的不连续性引起的。你的那个模型,场的传输方向上经过两个垂直拐角,不要指望都是50Ohm。
