R&S全新的48端口切换矩阵大幅加速RF组件特性测量

罗德与施瓦茨（R&S, Rohde & Schwarz）近日推出全新的R&S ZN-Z84多达48个端口切换矩阵，以呼应多端口组件测量的需求，并可通过R&S ZNB 网络分析仪直接进行控制及操作，R&S ZN-Z84 切换矩阵具备非常优异的RF 性能及高速的切换速度，并采用半导体切换开关大幅提升使用寿命，提供用户一个性能优异并易于使用的多端口矢量网络分析工具。

edatop.com

R&S全新的48端口切换矩阵大幅加速RF组件特性测量

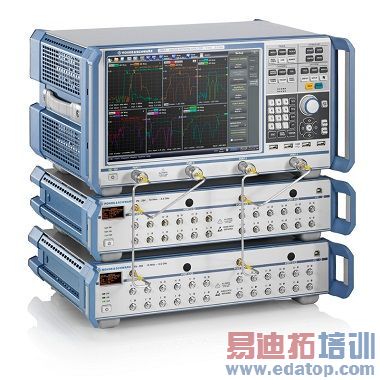

R&S ZN-Z84 外部切换矩阵的基本款为6 个测试端口，支持频率范围为10 MHz ~ 8.5 GHz，并可因应测试需求，将单台切换矩阵以每组6 端口进行扩充达24 个测试端口；因此4 端口的R&S ZNB 网络分析仪通过连接2 台外部切换矩阵即可扩充达48 个测试端口。

R&S ZNB 网络分析仪与R&S ZN-Z84 切换矩阵的搭配为研发及产线端进行无线网络组件测试的理想解决方案，现今的智能手机及平板设备皆具备多频段及多样化的无线通信能力，如WLAN、Bluetooth 及GPS；配备多通讯标准的前端收发模块及大量RF 测试端口或测试端口群组，并完整描述S 参数特性，R&S ZN-Z84 即可扩充多达48 个测试端口来满足多端口测试需求。

R&S ZNB 网络分析仪的韧体支持自动侦测R&S ZN-Z84 切换矩阵，因此可以快速的进行测试整合，所有的测试设定都可以通过分析仪上的大型触控屏幕简单且灵活地进行配置设定，如多端口测试的组态、平衡式差动测量组态、或已使用及未使用的测试端口配置设定，这些都不需要再搭配额外的软件即可达成；R&S 自动更正器最多可支持8 个测试端口进行同时校准，尤其适合应用在多达48 个测试端口的切换矩阵，R&S ZNB 贴心的提供详细的校正步骤导引画面让使用者快速地完成校准。

R&S ZN-Z84 切换矩阵配备了快速且低衰减的电子式切换器，以维持高输出功率、高动态范围及高速测量效能；4 端口R&S ZNB 网络分析仪即使仅有2 端口与切换矩阵连接，未使用的2 个测试端口，亦可提供最大的输出功率及动态范围进行主动组件RF 特性的测量。

通过R&S ZN-Z84 切换矩阵，使用者即可针对使用在高速数据通讯系统的天线I/O 模块、多频段滤波器、功率分配器…等进行S 参数测量，这个测试方案还可进行多天线数组及多端口待测物的相位测量，例如多端口功率分配器、切换模块或多芯电缆。
