艾为EZ-GPS极低噪声放大器,增强手机内置导航系统的灵敏度及抗干扰能力

中国上海，2014年1月9日——上海艾为电子技术有限公司近日宣布其具有极低噪声系数的、应用于全球导航卫星系统的低噪声放大器（Low-noise amplifier,简称LNA）AW5005已通过几家一线品牌手机厂商验证，进入大批量量产阶段。AW5005适用于GPS、格洛纳斯、伽利略和北斗等多模全球导航卫星系统，提供了业界最低的0.53dB噪声系数，同时提供高达+6.5dBm的输入三阶交调截取点IIP3以及高达-7.7dBm的1dB压缩点，保证了卫星导航系统的微弱信号在嘈杂的射频干扰环境下获得最佳的接收效果，在850MHz以及1850MHz 的-20 dBm信号的高强度干扰之下，AW5005的噪声系数仅为0.7dB和1.1dB，该业界最佳的抗干扰能力可以保证手机内置的GPS等卫星导航模块可以轻松自如的应对环境中嘈杂的手机干扰信号。

上海艾为电子技术有限公司的射频产品经理王晗表示，“随着便携式设备市场的爆发性成长，手机环境下的射频干扰，已成为手机内置导航系统系统设计中最大的挑战之一。而我们最新推出的GPS低噪声放大器AW5005，可以快速有效的解决上述问题。与传统的卫星导航系统LNA方案相比，AW5005提供了更低的噪声系数、更好的线性度、更快的交货时间和更有竞争力的性能，完全达到了业界最高的性能指标，特别适用于手机内置的导航系统接收前端。”

随着无线通信技术的快速发展和手机功能的不断增多，手机中各种射频标准的相互干扰问题日益凸显。目前手机中集成的射频标准主要有第二代数字通信标准GSM，第三代TD-SCDMA/ WCDMA，第四代TD/FDD-LTE，蓝牙Bluetooth，调频收音FM-radio，无线局域网WLAN等等。相比之下，全球卫星导航系统的信号强度非常微弱，手机中其它射频干扰会驱使接收系统的射频前端进入饱和状态，接收性能随之恶化，严重时还会导致接收系统功能失效。

艾为EZ-GPS低噪声放大器产品系列，延续了艾为之前广为应用的EZ-FM产品系列使用方便，对应用环境适应性强的优势。AW5005作为EZ-GPS的第一款芯片，有5项技术发明专利在申请中。特别是其中的Smart-Linear线性度提升技术，在保持极低噪声系数和高功率增益的同时，提供了业界极具竞争力的高线性度指标，有效保证了GPS微弱信号在强干扰环境中的最佳接收。AW5005提供高达3000V的人体模式（HBM）ESD保护能力，非常适用于手机等移动终端中的内置GPS设计。除此之外，AW5005可以适用各种不同感值和类型的输入匹配电感而保持性能不变，相比同类产品，该特点使得用户应用更为灵活多变。AW5005提供纤小的1.5mm*1.0mm的DFN 6管脚封装，可减小面积、降低成本并且改善接收效果，非常适用于手机中的有源天线或贴片天线系统。

主要特性：

极低的噪声系数:0.53dB；

. 高功率增益:18.0dB；

. 高线性度IIP3oob：+6.5dBm；

. 高输入1dB 压缩点：-7.6dBm；

简单的PCB 应用，只需一个外置的匹配电感；

输出内部匹配到50 欧姆;

. 工作电压：1.5V~3.6V;

. 工作频率：1550~1615MHz;

. 纤小的1.5mmX1.0mmX 0.55mm DFN 6L 封装

3kV HBM 静电保护（包括所有引脚）

典型应用

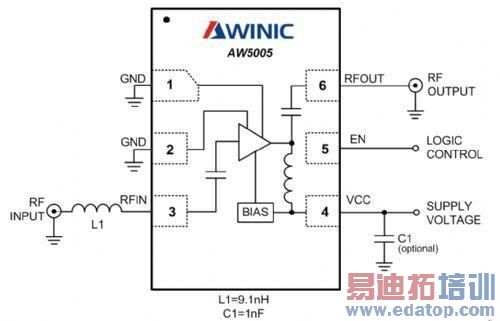

　　AW5005的典型应用示意图如下所示：
