ads去嵌入，小信号等效电路

谁用ADS做过去嵌入，求过小信号等效电路啊？

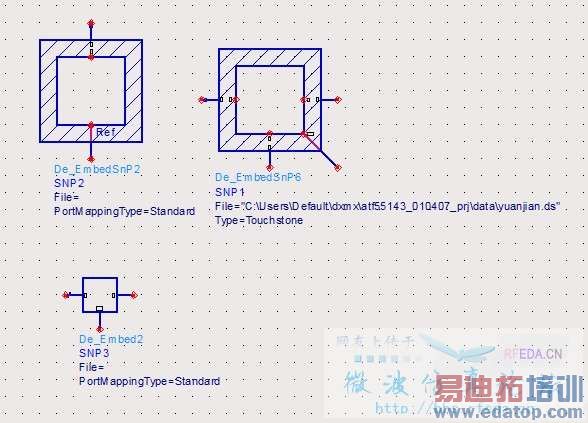

急需高手知道啊！有没有在ADS中用过下图中的元件啊？求大神指导？



第一步，你仿真“要去掉的电路”，得到一个S6P，（难道是这一步不会？）
第二步，双击“去嵌入”器件，导入S6P。这里需要注意你的端口编号的一一对应。
我只做过2端口的去嵌入，没有做过你这么多端口的去嵌入，如果情况有不一样的，你只能自己多试一试了。



你具体描述下你的电路啊，
我有用到你图上最下面那个，上面两个没有用过，不过原理差不多的。
/read.php?tid=74746



我的电路比较复杂，我就想问一下是不是先把要去掉的电路参数求出来，然后赋给那些控件，我就不知道怎么把哪些参数给这个控件？
我的QQ：605095632，希望你能帮我一下！



这个控件需要S参数，你求出外围电路的S参数，外赋给对应控件（取决于有几个端口）
你可以先参考下我发在上面的二端口的例子。



我把要去的那些电路的参数求出来了，不知道怎么赋给。出现很多问题，能不能加下我的QQ知道我一下，将不甚感激！

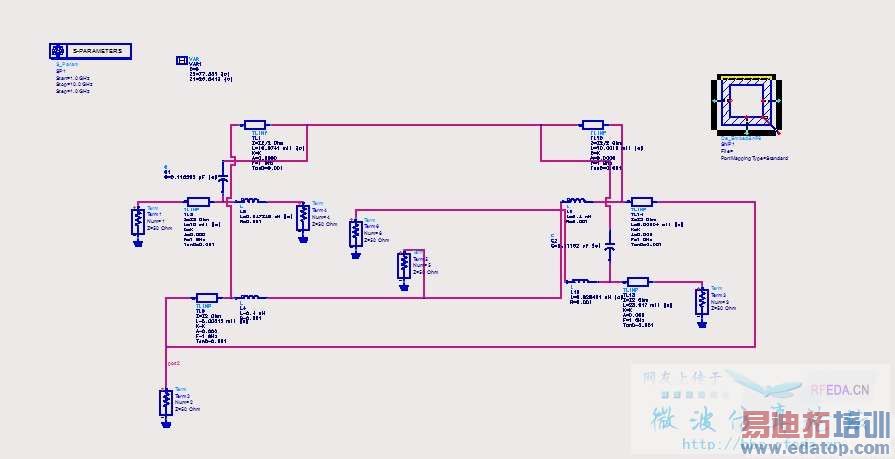

我的电路大概是这些



这样仿真出来不知道怎么把结果给De_EmbedSnP6呢？



我仔细想了下，知道该怎么做了，你如果能上传ADS文件（整个文件打包，包含必要的东西，别太大了），我可以帮你设置，另外你的qq也加不上（不知道你设置了什么、、、）
重新说下步骤，我默认你基本操作都会，一共需要3个步骤
1. 仿真 待测电路+外部电路得到一个 S3P
2. 仿真 外部电路（你想去掉的电路）得到一个S6P
3. （待测电路+外部电路的S3P）+（外部电路的S6P_用De_EmbedSnp6）可以仿真得到你你待测电路的S3P

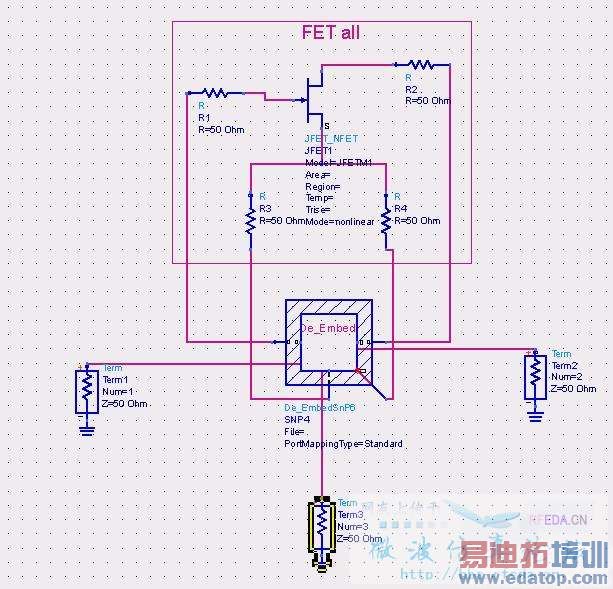

这里有个示意图
我随手画的FET，你照着这个做吧
