平行传输线仿真研究串扰

大家好，最近想仿真下平行双导线，研究下串扰。以下是我建的模型，以及中心频率7.5g fast扫描的结果。


导线为150mm，0.5mm半径，距离xy面0mm，两导线中心间距为1.5mm，地面是一个长方形，距离xy面-1.3mm。空气盒子是90*230*30.，做了4个端口，用的是lumport，端口默认50ohm。
端口分布为：1端口——————————3端口
2端口——————————4端口
求大神们帮我看看，这个模型到底对不对，要怎么改才能有比较理想的串扰S13和S14曲线图。我的导线用的是pec材料。
我的qq是：710631154。希望好心人能够加Q指教



我刚开始也是建模微带线这块儿的，我的微带线基本上都是用矩形平面，定义为理想电边界。
如果你用的是lumport，你积分线一定要设置正确，分析串扰问题，书中建议求解模式记得用终端驱动。另外如果你想要准确的分析结果，我建议你用离散扫频，不要用快速，然后误差设置为0.02基本上够了，迭代设置成10步就可以。



用离散的话，太耗时了，而且也只适用于小范围扫描。我要得到的是0-15g的范围。
另外，我的曲线图是不是有问题，感觉波动太多了。是不是空气盒子尺寸引起的



看到你的S参数有大过1的部分。
无源的东西，大过1就很有问题了。



大于1应该是盒子和2根导线有了谐振引起的吧，再说我加了4个lumport，计算的的时候还有1端口有电压，其他几个的等效为50ohm电阻，应该有了源了吧



原来你是这么理解有源的。HFSS只能仿无源的结构
我猜你要不就是用fast，要不就是用interpolating来算的

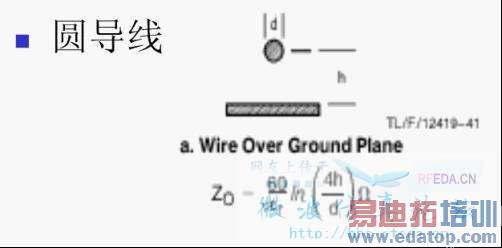

上面这个公式能用于我这个模型来算特性阻抗吗。
需不需要进行匹配下，4个lumport改为99ohm吗？线间距改为3mm,使它成为宽间距传输线（间距要大于5倍半径）。空气盒子还需要改吗？
我这个模型应该怎么改才能看到比较正确的S13和S14。
