用ADS做出电路并仿真，求指导

C波段微波收发前端宽带集成电路设计与仿真
用ADS做出电路，并仿真，至今连滤波器都不会做，不是我不看书，只是这微波技术入门太难了 ，眼看要毕业了，看别人做单片机的毕业设计都搞定了，我还在挣扎
参数：中频70MHz+-5MHz，系统噪声系数<4dB,带外抑制:70分贝
接收通道：3.7-4.2GHz，LNA参数NF=3.5dB，Gain=25dB；中频增益80dB，
发射通道：5.9-6.4GHz，
求大神指导



msub通常会介电常数3.48.厚度为0.017mm，导电率为5.88+7的了，这是通常用的，



你找本硕士论文参照参照塞。
这个频段的收发前端，应该很多。



谁能告诉我滤波器怎么做啊，我试了好多方法不行，比如说用微带线做，可是MSub参数不会设置，自己随便填，仿真就错误



额本科的话，确实会要了你的老命的



小兄弟,你还没有入门啊.对本科生有点难

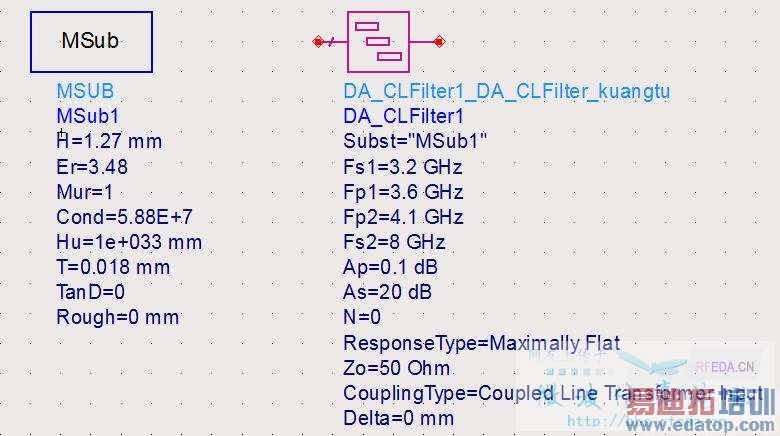

姐姐，我要做一个3.7-4.2GHz的带通滤波器，打开ADS2008，选择Passive Circuit DG_Filters中的CLFltr模块，并添加Msub（如图一），这里的参数我就不会设置了。然后在design guide项下选passive circuit，弹出图二



用ads做简单滤波器很快呀。找两本ads的书 上面肯定有滤波器的例子



表示用ＡＤＳ做ＳＤＤ压力更大，买本ADS的工具书，里面有的



仿真一个微带的滤波器有啥子难度？随便照着某个教程玩玩就是啦，很简单的
