怎么提高射频输出功率

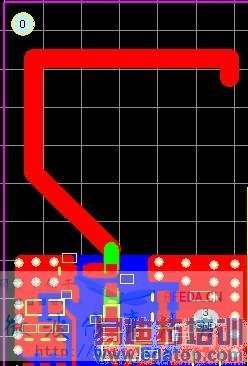

2.4G PCB天线底部测出的射频输出功率是 -4dBm，现在想提高到 0dBm，有哪些办法？天线接口的电路和PCB板如下图所示
收发器件是NRF24L01。这个模块为什么有两个ANT两个接口，ANT1和ANT2相连，中间连一个电感，起什么作用，而且又和VDDPA相连，看不懂，说明书也没说，L1、L2和C6是带通滤波器，是不是也是跟天线阻抗相匹配的，谢谢
增大输出功率，我是这样想的，匹配电路，L1、L2走线是不是越短越好？板子的损耗越小越好，天线驻波越小越好，不知道对不对？这些能改善多少？



你可以计算一下与天线相连的接口的阻抗，还有天线的阻抗，看二者是否共轭匹配。另外可不可以加一级功放，板子的介电常数也会有影响。



你要知道你NRF24L01的输出阻抗才能做匹配
光知道天线的没有用
你那个-4dBm是实测的？还是仿真的？
如果是实测的，你就实测这个放大器的阻抗，如果是仿真的，你就仿真它的阻抗
不论如何，你得知道两边的阻抗，不然中间的匹配是不容易做的。



其实我不懂这个，我帮忙顶起来



不能再加放大了，这个单极子天线仿起来也不太好，看了一下阻抗，想弄一下匹配，我有一个比较遗憾，天线那边匹配了，那模块出来那段阻抗多少不知道啊，我算的时候就当50的。
还有NRF24L01这个器件电路图提供的是先串一个电感再串电容，最后并联电容到地，我想把串联电感改成并联，做PI形匹配，不知道可不可以
