大家帮我看看我 这个IFA天线仿真的对不对
录入：edatop.com 阅读：

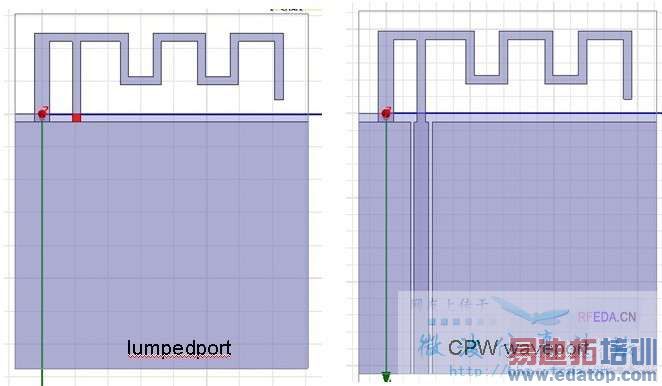

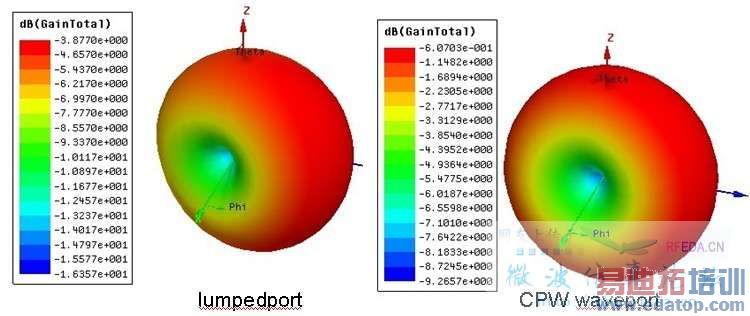

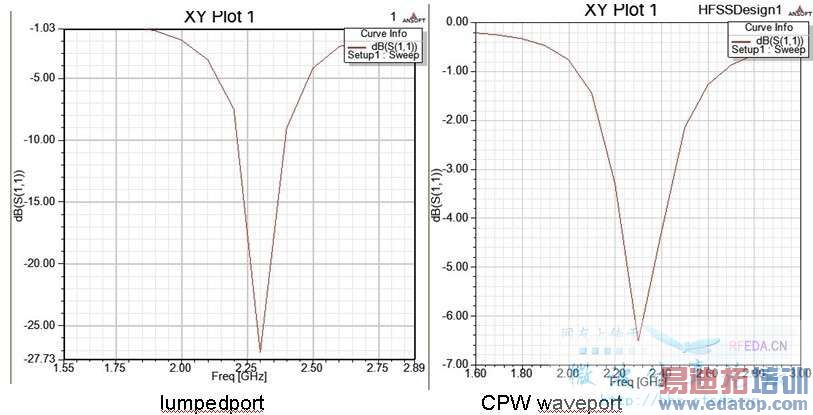

天线的端口怎么加，试了微带，共面波导，直接加lumpedport,结果都不一样，谐振频率一样，增益为负，大小不一样，所以我有点拿不定主意，哪个才是对的，或者都不对，大家帮我看看，给我个建议，谢谢，附上模型，和图片
CPW waveport阻抗是归一化到50ohm还是不归一化？
看到别人建模通常都用你左边那种模型，没有怎么见过用CPW的。
没有归一化，也是用了端口deembed.

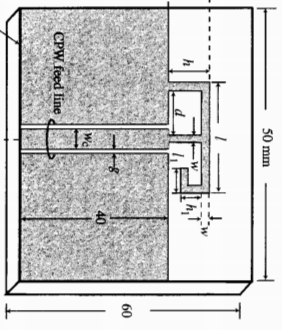

台湾翁金辂书上用的也是CPW，就是只有一层金属层如下图
你lumped port一般都是50ohm吧
CPW端口阻抗是多少？
CPW如果不是50ohm，那端口反射系数有可能不同
是50欧姆的
