2.4GHz cmos功率放大器增益不平坦

增益的平坦与不平坦是指增益和频率的关系，怎么和1dB压缩点联系起来了？

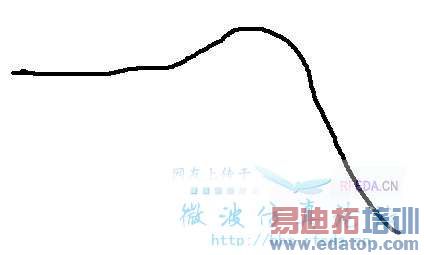

是不是这个样子的



对的2楼说的对
我很苦恼啊做出来的功放要求是平坦的但是这个上翘该怎么解决啊



谢谢1楼的回复啊增益的曲线类似2楼啊



不知道你的横坐标是频率还是功率。
也就是1楼大虾提出的那个问题

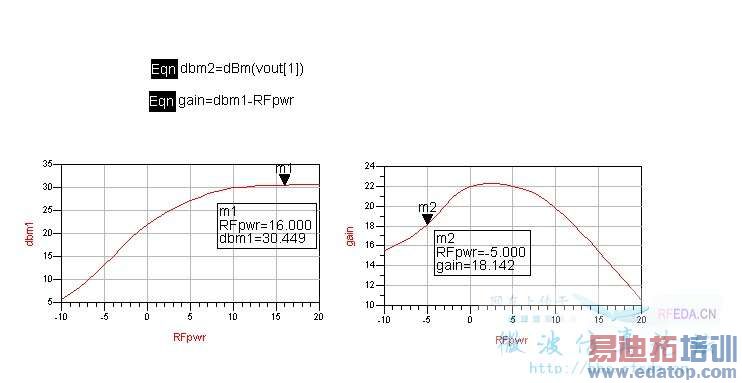

非常感谢您的回复 我把仿真结果图弄上来了 RFpwr是输入功率 gain是增益 ，第一个图是输出功率vsRFpwr 第二个图是Gain vs RFpwr ，电路结构很简单 没有什么特殊的地方 ，就是最常见的共源共栅，我匹配没有完全做好，但是我感觉这个应该不是增益上翘的原因吧，求帮助啊！跪拜！








非常感谢您的回复 我把仿真结果图弄上来了RFpwr是输入功率 gain是增益，第一个图是输出功率vsRFpwr第二个图是Gain vs RFpwr，电路结构很简单没有什么特殊的地方，就是最常见的共源共栅，我匹配没有完全做好，但是我感觉这个应该不是增益上翘的原因吧，求帮助啊！跪拜！ T'*.LpNP,




内牛满面，跪求仙人指点啊！



你是仿真的还是实测的？
