设计微带线发夹型切比雪夫滤波器
录入：edatop.com 阅读：
做了好几天了都没做好，求指导！我qq：332943551
老师设计微带线发夹型切比雪夫滤波器
要求中心频率是1.2GHz 带宽8% 销罞介电常数4.5 ,厚度1mm 别的没要求啊
1.请问用多少阶的切比雪夫滤波器，波纹是多少啊，发夹型滤波器好像没有设置波纹啊
2.我同学是根据原理图拿元件一个一个拼出来的，我用passive circuit 的hairpin filter行不行啊？抽头是怎么回事啊？我这样行不行？
3.优化是不是优化里面5个MCFL的S,W,L啊？
老师设计微带线发夹型切比雪夫滤波器
要求中心频率是1.2GHz 带宽8% 销罞介电常数4.5 ,厚度1mm 别的没要求啊
1.请问用多少阶的切比雪夫滤波器，波纹是多少啊，发夹型滤波器好像没有设置波纹啊
2.我同学是根据原理图拿元件一个一个拼出来的，我用passive circuit 的hairpin filter行不行啊？抽头是怎么回事啊？我这样行不行？
3.优化是不是优化里面5个MCFL的S,W,L啊？
可以用passive circuit 的hairpin filter，不同的阶数发卡的长度和间隙不一样，用这种方法设计通常第一阶的间隙比较小，工艺上难以实现需要优化。

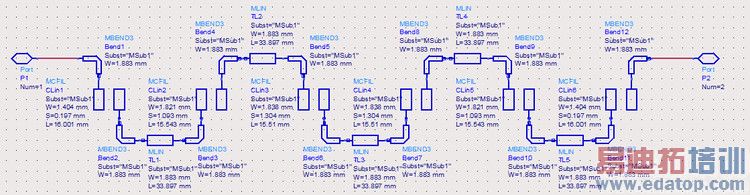

我今晚优化了几个小时，终于这个样子能看得上眼，就是2.3Ghz那里还有个高峰不好啊。有没有办法去掉啊？或者我该在哪里改？
怎样发图才不会屏蔽？两幅图的地址
昨晚要交作业了，就你一个回答我，谢谢。
