HFSS仿真抛物面天线的能量角度图问题

录入:edatop.com    阅读:
请HFSS高手帮我仿真一个抛物面天线的能量—角度图,X轴表示天线的角度,剖面,左右各180度,Y轴表示天线的增益。抛物面天线的口径为1.24米,馈源高度为75CM,工作在Ku波段(12GHz)。目前分不多,问题解答了一定追加!多谢啦!



HFSS仿这么大的东西不给力
抛物面用TICRAGRASP
或者FEKO仿吧
还有就是楼主给出的设计要求太模糊了,这么一个泛泛的问题很难给出对你有实质帮助的答案。
建议可以自己先看看相关资料,把问题具体化了之后再放到这里讨论。



要是需要仿出来,大概都需要知道什么参数呢?
那怎么才能仿出来呢?还需要知道什么参数?



1.馈源的近场或者远场数据(这一步可以HFSS得到)
2.抛物面天线的详细尺寸,焦距,半径,有没有偏馈(如果偏的话,要知道偏了多少度)



天线的焦距是不是馈源高度啊?它没有偏馈!
详细尺寸包括哪些?我知道它的口径为1.24米,半径就是0.62米。还需要知道什么?请告诉我!
具体的我就是想知道这个天线在空间360度方向的增益,主瓣增益以及副瓣增益和后瓣增益!

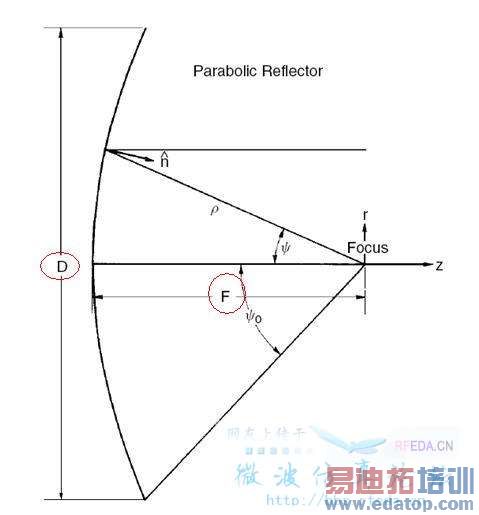

如果是圆形的,反射面需要知道F 和D,如图


另外你的馈源用的什么?这也很重要啊,这个不知道,还是不能知道准确结果
如果只是大致看一看的话,你可以去装一个 TICRAGRASP, 自己google,装试用版,馈源选gaussian。
实际情况还是跟馈源喇叭有关系的。



我要的这个天线的馈源是点状的,这个东西要的比较急,那些软件我不太熟悉,HFSS软件我装了几次一直没有装上,现在挺着急的!
我的参数是这个:D=1.24m,F=39度。不知道这个可不可以……
大哥,你能不能帮我仿一下?需要什么东西尽管告诉我!多谢啦!
我在看那俩软件,都是英文版的,我担心没有足够的时间来容许我掌握这些软件的性能……
