designer中的system仿真问题
录入：edatop.com 阅读：
我从hfss中导出了s2p文件，然后想用designer进行时域仿真，得出眼图。

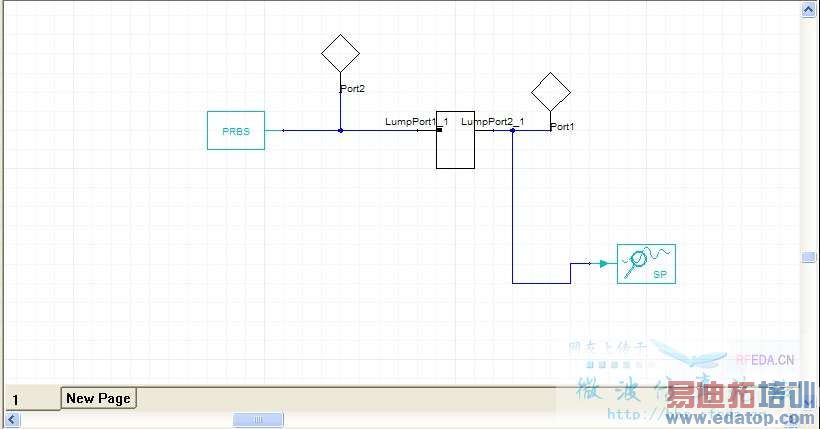

我的原理图是这样的：
然后我通过导入不同的端口模型，分别求出他们的眼图：

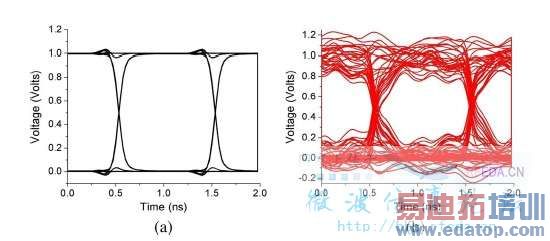

上面的两个眼图是我导入不同的端口文件求出来的。
我想问一下：为什么我的眼图如此规则？都没有电压波动？是不是我的原理图有错误？
我想问一下：为什么我的眼图如此规则？都没有电压波动？是不是我的原理图有错误？
我的原理图是这样的：
然后我通过导入不同的端口模型，分别求出他们的眼图：
上面的两个眼图是我导入不同的端口文件求出来的。
我想问一下：为什么我的眼图如此规则？都没有电压波动？是不是我的原理图有错误？
我想问一下：为什么我的眼图如此规则？都没有电压波动？是不是我的原理图有错误？
你的问题不明白，不知道是你没有说明白还是我？
您看见我生成的2个眼图了吧？为什么人家的眼图都有电压波动而我的没ｎｅ ？
？？？

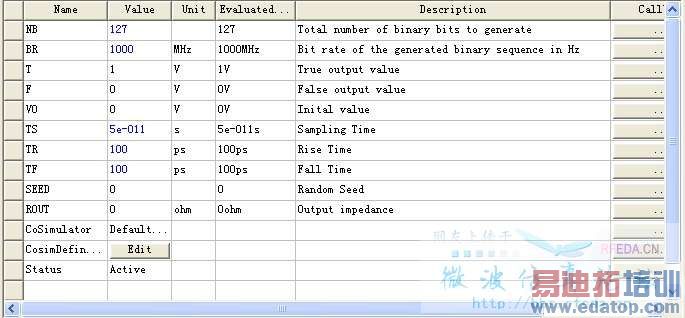

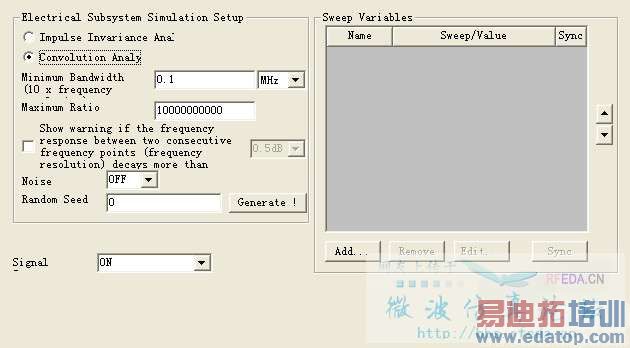

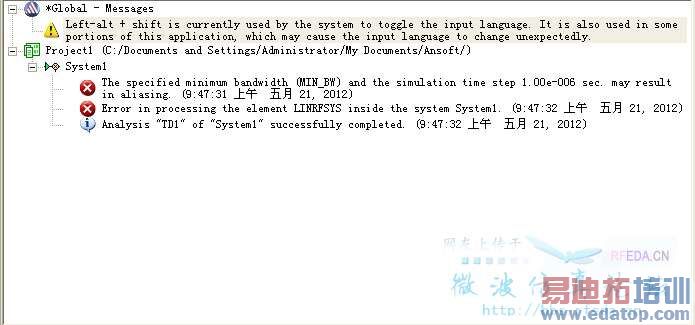

prbs的带宽怎么知道？1ghz的频率，100ps的上升下降沿
