滤波器仿真优化问题

录入:edatop.com    阅读:

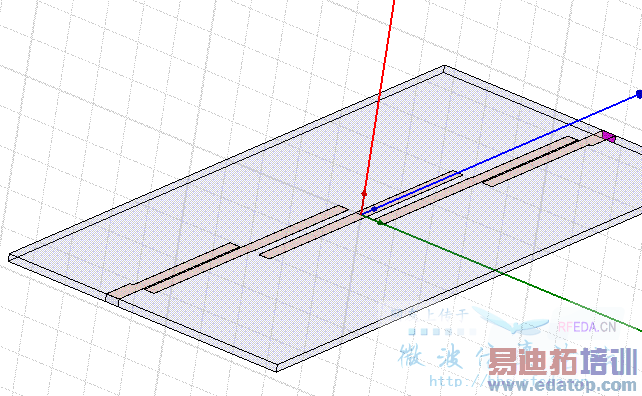

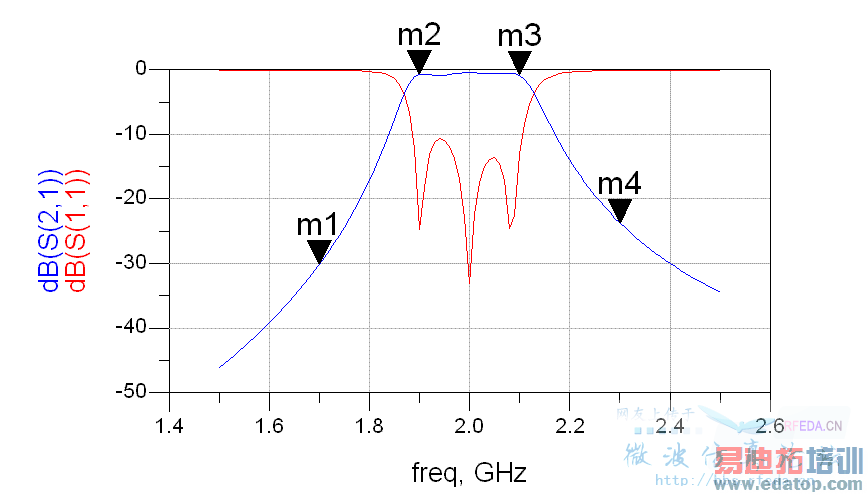

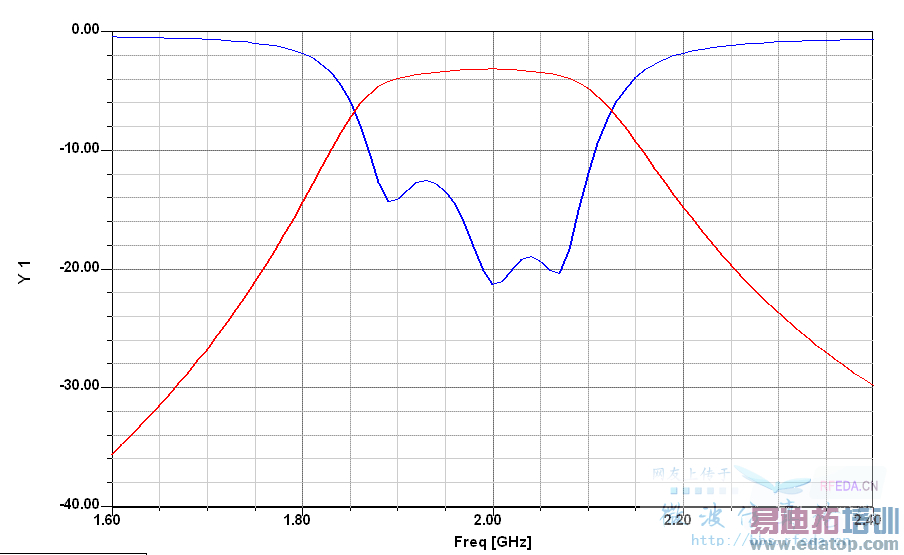

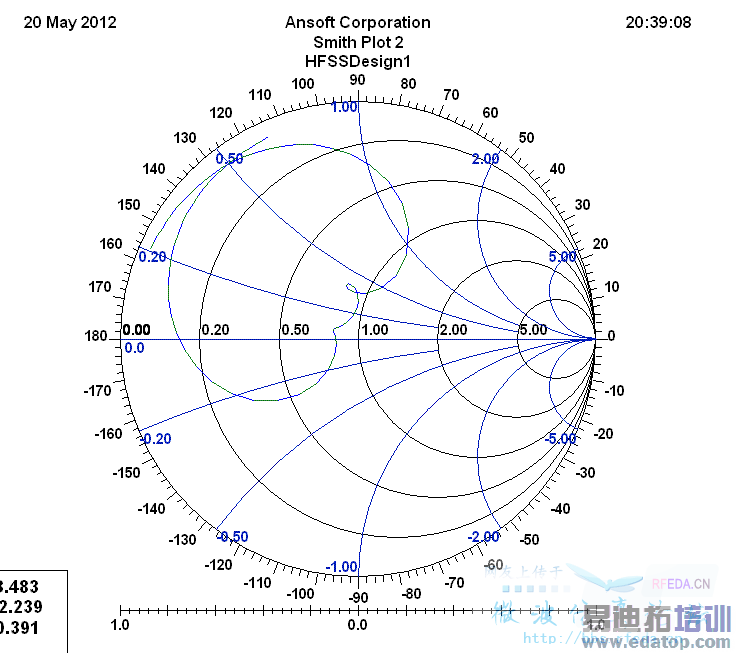

仿真微带滤波器时,先用ADS计算出了微带线的参数,仿真得到曲线(附件截图8),但是在HFSS里S21曲线很差(附件截图7),查看了下史密斯原图(截图5)貌似是由于不匹配造成的,HFSS模型如附件截图6所示,请问我应该继续优化哪些参数,谢谢了!









S21比较大,应该是微带线的损耗比较大引起的,同时反射比较大的话s21也会比较大,你要继续优化的话就需要对耦合线的间距,耦合线的长度以及出入输出的匹配进行优化



谢谢呵继续优化一下
