HFSS中圆波导-正交同轴输出的设计

录入:edatop.com    阅读:
信号从圆波导输入,从两个正交的同轴探针输出,但是圆波导口的两个正交模式该如何设置呢?请高手赐教!



试试用两条正交的积分线



积分线不是只能加一条吗?



还有个问题,如何工作带宽要做到很宽,对于L波段,是不可能只有主模传输的。这样的话,会有高次模出现,那么模式数和积分线又该分别怎么设置呢?



波端口是可以设置两条相互正交的积分线,你懂的。



四楼说的设置两个正交积分线的方法是什么啊,不懂、不会,求教!



你好,你说的那个设置两条正交积分线的方法具体怎么操作啊,能稍微说的详细点吗?不是太懂,刚才尝试了一下,没成功!
求教!

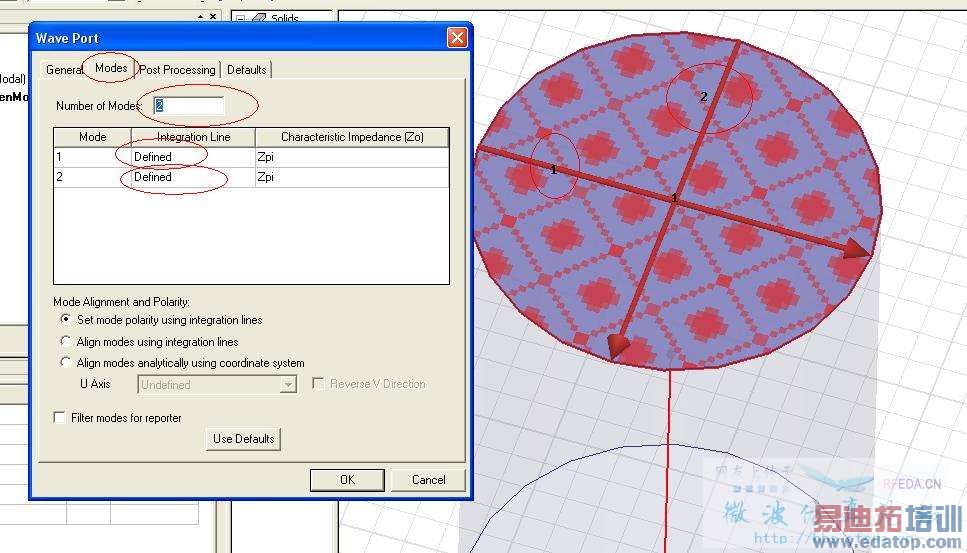

如图所示,最简单就这样设置,
模式多的话,还要稍微复杂点




个人理解,根据波导支持的模式,按照模式电场画激励信号的方向
