2.7GHz、60dB 均方功率检测器响应时间为 500ns

        2007 年 12 月 3 日 － 北京 － 凌力尔特公司 (Linear Technology Corporation) 新推出的宽动态范围均方射频检测器将准确度和速度性能提高到一个新的水平。LT5570 在 60dB 动态范围内对 40MHz 至 2.7GHz 的交流信号进行准确的均方根 (RMS) 功率测量，调制波峰因数甚至高达 12dB。该器件在整个动态范围内以及 -40oC 至 +85oC 的温度范围内具有 ±0.5dB 的最佳测量准确度。另外，该器件具有异常快的响应速度，满标度上升时间为 500ns。

        随着移动 WiMAX、LTE (长期演进) 等新制定的下一代无线标准采用更加复杂的调制方案，组合了使用 OFDM (正交频分多路复用) 和 QAM (正交调幅) 的组合来提升数据速率，因而导致这些高波峰因数信号的准确测量变得越来越困难。这个问题不仅限于无线基础设施，因为很多其它无线系统也由于频谱带宽有限而受到类似限制。结果，一直需要较高阶调制来提高数据速率。有线网络、微波数据链路、卫星通信和军用无线电设备都有类似需求，而 LT5570 就是为克服这些新出现的挑战而设计。

        LT5570 提供与输入信号功率的均方根值成正比的直流输出。即使输入波形有高波峰因数分量，如 4 载波 WCDMA 调制波形，其均方根符合性准确度一般也在 0.2dB 之内，可与连续波形 (CW) 功率的符合性准确度相比。该器件在 880MHz 时具有 61dB 动态范围，在 2.14GHz 时为 51dB。其线性直流输出与输入功率的 dBm 值成正比，比例因数典型值为 36.5mV/dB。在 880MHz 时最低灵敏度为 -53dBm，在 2.14GHz 时为 -43dBm。该器件具有极高的线性度，在器件的工作温度极限值条件下偏离理想对数-线性直线的幅度小于 ±0.5dB。

        LT5570 用单一 5V 电源工作，吸取 26.5mA 静态电源电流。该器件具有停机功能，停机时电源电流降至 0.1uA。

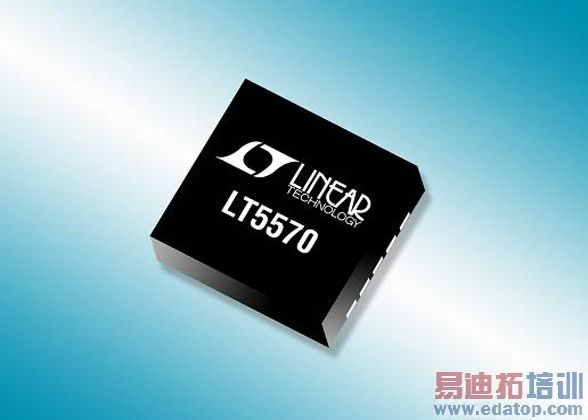

        LT5570 采用 10 引线 3mm x 3mm DFN 表面贴装封装。以 1,000 片为单位批量购买，每片价格为 5.75 美元。该产品有现货供应。

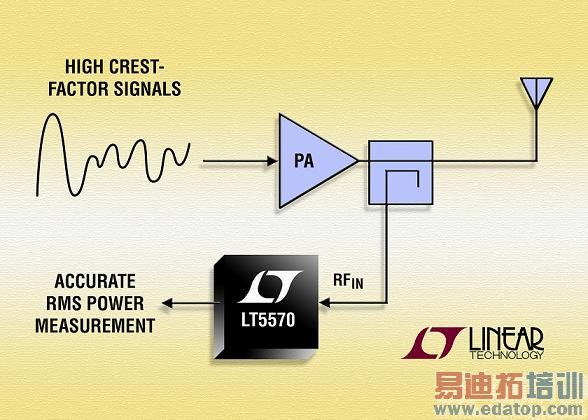

        照片说明：准确地测量高波峰因数射频信号功率

        性能概要：LT5570

        • 频率范围：40MHz 至 2.7GHz
        • 对数线性动态范围：
        - 在 880MHz 时：60dB
        - 在 2.14GHz 时：50dB
        • 在整个温度范围 (-40oC 至 +85oC) 内的准确度：±0.3dB
        • 快速响应上升时间：500ns
        • 小型封装：3mm x 3mm DFN
