仿真扇形微带线
录入:edatop.com 阅读:
仿真扇形微带线,扇形半径为四分之一波长,按说S21应该类似于带阻特性。
但是仿的结果不对。问题出在哪?请指点。

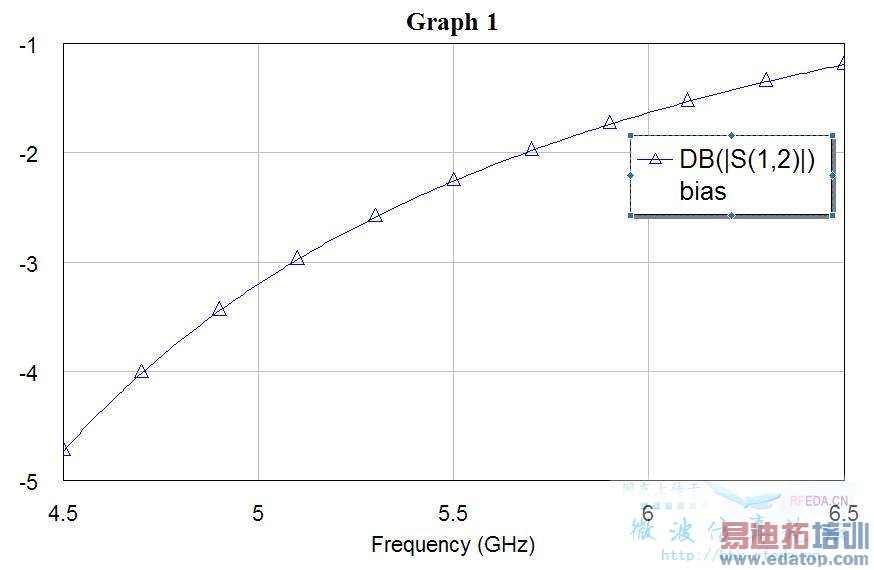

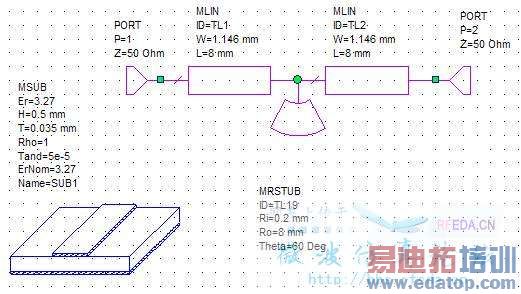

图1为建模,图2为仿真结果。
但是仿的结果不对。问题出在哪?请指点。
图1为建模,图2为仿真结果。
请贴出1-10GHz的S12结果看看。
按照您的提示,我仿了一下1-10G,果然在3G左右S11全反射。
有个问题就困扰我了,
因为我扇形微带线半径对应的是5.8G下的四分之一波长,按说应该在5.8G发生全反射的啊。
难倒偏置电路设计时,扇形微带线半径设置不是四分之一波长吗?
请指点。
如下图所示,将span设宽后
谢谢分享结果,请仿真并贴图下面的试试:
1。单独的扇形微带的输入阻抗 【Z0*(1+S11)/(1-S11)】,Z0任意
2。一楼图中的两个微带线改成4mm长(扇形微带不要改)再仿真并贴图。
把HFSS模型传上来看看吧 哈哈
