DRO输出功率与1dB压缩点

录入:edatop.com    阅读:
大家好!

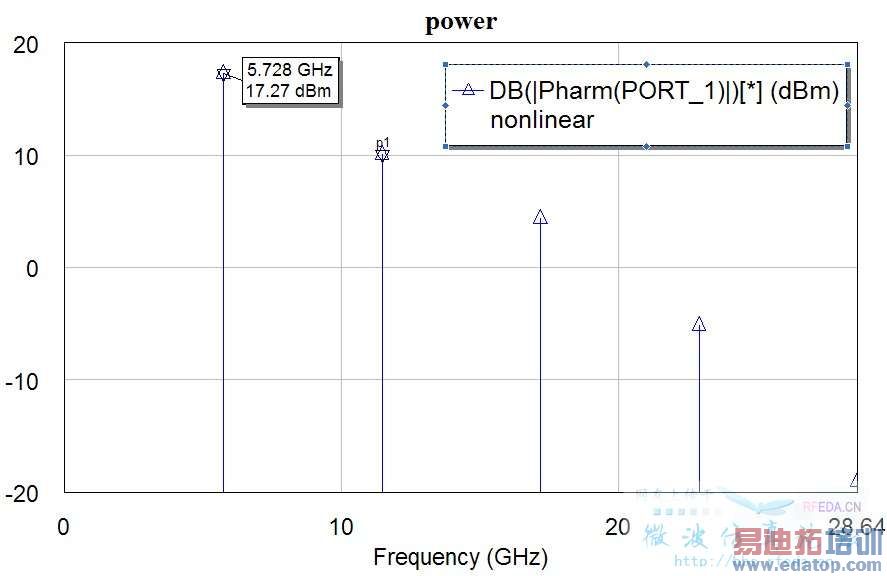

我用AWR设计的DRO输出功率17dBm,datasheet中给的数据是1dB压缩点13dBm。
我的仿真是不是有问题啊?





勸你不要太依賴模擬軟體喔,RF是很玄的東西......



元件P1dB點不是飽合點,一般飽合點比P1dB點高很多,P1dB點只是說明線性的好壞,看你的輸出harmonic那麼高,就知道線性不是很好,你可以再看一下振出來的波形是不是很近似sin波,還是方波就知道了.
