HFSS process hf3d error: Failure in solving the ports
录入：edatop.com 阅读：

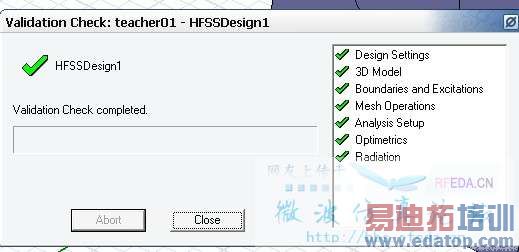

继上次修改好端口以后 这次 点击后 没问题

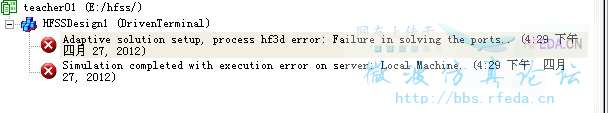

然后开始仿真 结果出现如此问题 teacher01 (E:/hfss/)
HFSSDesign1 (DrivenTerminal)
[error] Adaptive solution setup, process hf3d error: Failure in solving the ports.. (4:29 下午 四月 27, 2012)
[error] Simulation completed with execution error on server: Local Machine. (4:29 下午 四月 27, 2012)
不知道是什么问题
跪求帮助 。
然后开始仿真 结果出现如此问题 teacher01 (E:/hfss/)
HFSSDesign1 (DrivenTerminal)
[error] Adaptive solution setup, process hf3d error: Failure in solving the ports.. (4:29 下午 四月 27, 2012)
[error] Simulation completed with execution error on server: Local Machine. (4:29 下午 四月 27, 2012)
不知道是什么问题
跪求帮助 。
同学，你是11版本的，我是13的，所以就不上传模型了，首先你上面的patch没有设置为pec。
其次你的port设置相当奇怪。我没有见过这样设port的，强烈怀疑你没有设置对。
集总端口没用过，你这个会不会是因为没有加空气罩呢？
还是传个13的上来吧，你打得开就看吧。
我觉得该这样设置
solution type 我改成driven modal了
patch设置为pec
lumped port设置在你模型里名叫port的平面上
其它的没有改
见附件
把空气盒缩小点，让激励端口在空气盒的一个面上，试试
