微波网络的阻抗矩阵求解

录入:edatop.com    阅读:

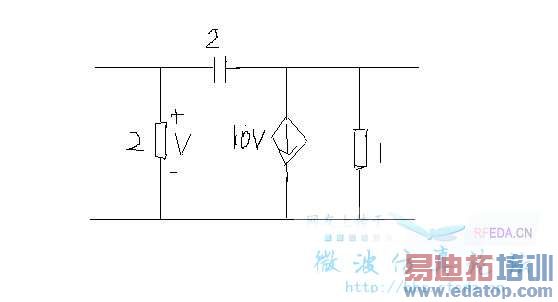

现有一个二端口网络,如图,图中有2个电阻,1个电容,1个电压控制电压源,求解阻抗矩阵Z,Z11,Z12,Z21,Z22,只需求个Z11即可,主要是不知道电压控制电压源怎么处理,怎么等效?图画的不好请见谅



我这边有答案,就是不知道过程,Z11=(4s+2)/(46s+1),搞了很长时间都不对!



肿么没人啊



电压控制电压源被什么地方的电压控制?



和电路基础中的分析一样撒



在左边那个2欧的电阻上有个V



手上没书,网上又说不清楚,那个电压控制电压源怎么处理呢



这个问题解决了,图中受控源为电压控制电流源,计算阻抗矩阵时,利用网孔电流法能够解出!



在左边那个2欧的电阻上有个V
