凌力尔特400MHz至3.8GHz下变频混频器提高3G和WiMAX基站接收性能

       凌力尔特公司(Linear Technology Corporation)推出新的高线性度、3.3V、下变频有源射频混频器LT5557，该器件扩大了接收器的动态范围，同时扩展了带宽以覆盖直到3.8GHz的3G和WiMAX基站频率。LT5557具有24.7dBm IIP3，噪声指数为11.7dB，在1.95GHz时的增益为2.9dB。在WiMAX频率上该器件的性能仍然坚固，IIP3为23.5dBm，在3.6GHz时增益为1.7dB。该性能利用一个低-3dBm LO输入驱动功率级来获得，从而实现了同类产品中最佳的LO隔离性能。在1.95GHz时，典型的LO至射频隔离度优于42dBc。就这类高线性度混频器而言，LT5557具有低功耗，采用3.3V电源时的典型值为270mW。该器件含有多个片上射频变压器，以方便在射频和LO输入端实现单端、50Ω匹配。这结合使该器件能够为各类型的无线基站组成经济、紧凑、易于使用和高性能的接收器。

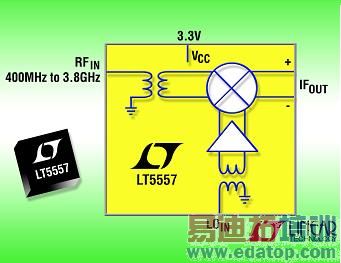

       LT5557含有双平衡有源混频器核心拓扑，带有片上LO缓冲器。整个混频器内部都使用差分驱动，以最大限度地提高线性度和射频隔离度。单端至差分转换利用RF和LO输入端上的片内RF平衡-不平衡变换器来完成。该器件的宽工作频带覆盖了850-965MHz GSM和美国蜂窝频带、以及1.7GHz至2.1GHz 3G无线服务频带。LT5557还支持美国的2.6GHz WiMAX工作频带和高达3.8GHz的全球WiMAX工作频带。

       LT5557用单3.3V电源工作，消耗81.6mA静态电源电流，并具有停机功能。该芯片被禁止时，消耗的最大休眠电流为100uA。这个器件采用16引线4mm x 4mm QFN表面贴装封装。

       LT5557与凌力尔特公司其他高性能下变频混频器是引脚兼容的。以1,000片为单位批量购买，每片起价为5.95美元。该产品有现货供应。

       性能概要：

       ·频率范围 400MHz至3.8GHz

       ·IIP3在900MHz +25.6dBm

       在1950MHz +24.7dBm

       在2600MHz +23.7dBm

       在3600MHz +23.5dBm

       ·转换增益(900-1950MHz) 3dB

       ·LO驱动 -3dBm

       ·噪声指数(900-950MHz) <11.7dB

       ·LO-R 隔离度 >42dB
