下图是我在练习仿真后的结果数据，但我不清楚是什么意思，请问具体是指什么啊？
问题1 如圈1中所示：标记的地方含义？收敛值吗？有点不明白什么意思？

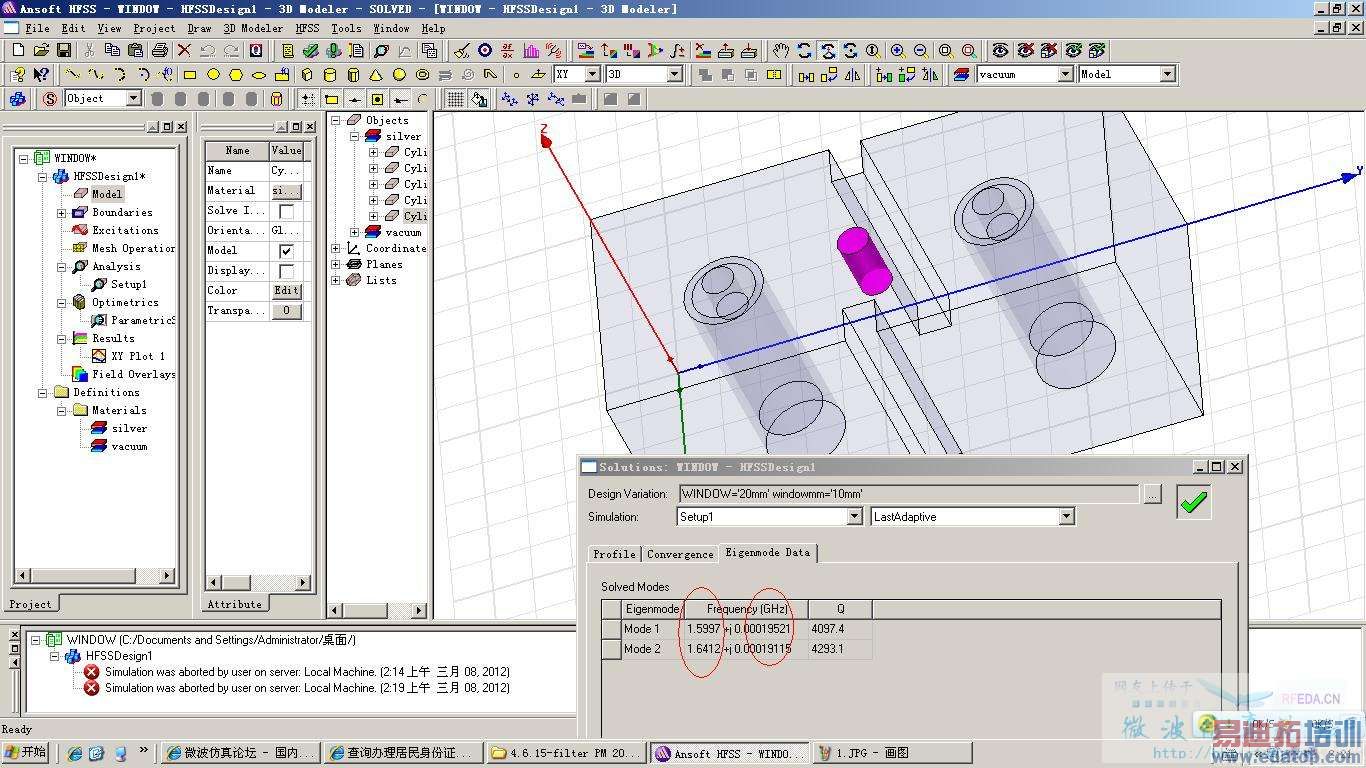

问题2 如图2所示，窗口大小依据什么进行调整？耦合系数在哪里能直接看到？还是要进行公式转换算出耦合系数？ 然后再调整窗口大小到想要的耦合系数，是这样吗？
先谢谢各位了。



主要是不太理解你的问题，呵呵



问题1 如圈1中所示：标记的地方含义？收敛值吗？有点不明白什么意思？
左面是剖分的四面体的数量 右边是收敛值
问题2 如图2所示，窗口大小依据什么进行调整？耦合系数在哪里能直接看到？还是要进行公式转换算出耦合系数？ 然后再调整窗口大小到想要的耦合系数，是这样吗？
耦合系数按照(f2^2-f1^2)/(f2^2+f1^2)计算，得到结果与目标值对比后调整窗口尺寸。公式可以输入HFSS中。



我的补充是：
问题1：左边红圈是网格剖分数，右边是迭代误差。印象中是要0.0以内才算收敛的，可以加密网格，或者局部加密试试。
问题2：前面说的f1和f2是mode1，mode2复频率的实部。耦合系数大了，可以将窗口变小（变窄或高度变小，窗口高度影响更明显），反之窗口可以变大。如果窗口开到最大也不能满足耦合系数的要求值，可以将两个谐振杆之间增加耦合增强筋。多改几次找到规律就OK了



2楼的答案基本上算对的了。



/read.php?tid=36746&ordertype=desc
有关耦合系数的贴子。是filterdes版主的贴，挺好的。
但从哪里输入公式要见 Microstrip Filters for RF-Microwave Applications书中的第八章第二节，用图片标注下就好了，试试。



多谢以上各位的回帖，多谢。
还有下面的一个问题，f1,f2前后颠倒下，K值有正负号了？怎么解释？是磁耦合，电耦合，还是感性容性区别吗?



公式可以输入HFSS中。
请问在哪里输入？
TKS
