如何让史密斯圆图收拢？

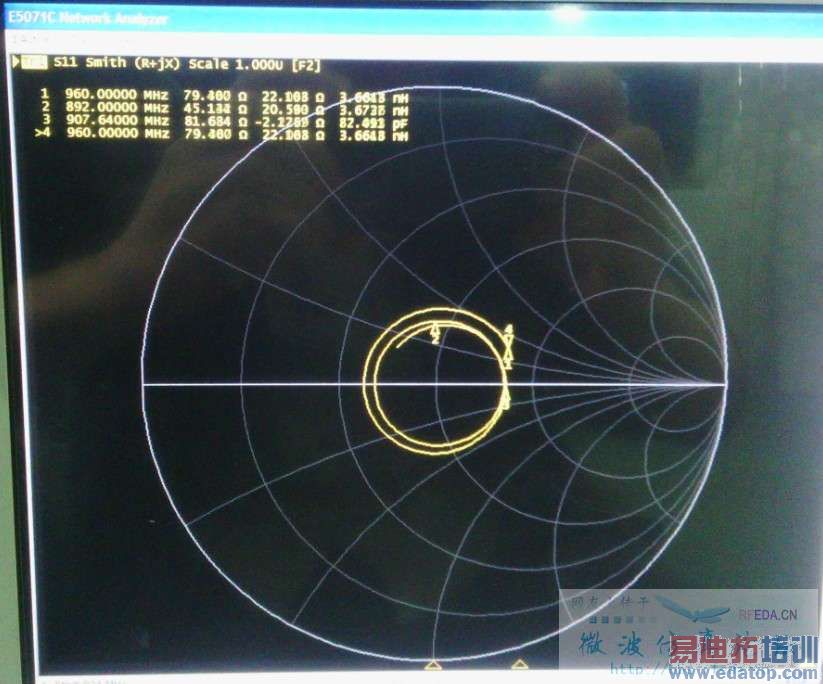

在资料上看到用史密斯圆图调阻抗匹配的一般方法是先让圆图尽量收拢，然后用四分之一波长阻抗变换到50欧姆。但现在我得到的史密斯圆图如下，却不知道该如何让他收拢。请各位指教下。谢谢～


如果我有些什么其他的参数没有提供(因为我不知道该提供哪些东西)，还请您能留言，我会马上提供的。



顶



你的匹配还不够好，如果你是在网络分析仪上调试的结果，你可能用电容与电感再试着调一下，你的结果快好了。没有什么特别的方法，只有自己去试试。



敢问你这个是在调什么呀？这还不够么？你难道想让它成为一个点——原点？“在资料上看到用史密斯圆图调阻抗匹配的一般方法是先让圆图尽量收拢”这句话我觉得是如果圈太大的话不好控制，这个点转过来了就顾不到那个点了，所以要“先让圆图尽量收拢”。



我的意思是尽量在纯阻抗线上收拢，至于是不是原点并不重要，当然最终的目的还是要尽量在原点收拢。这是调基站天线的驻波。



对不起，我没有说清楚前提。这个图是调试基站天线驻波时看到的史密斯圆图，基站天线阻抗匹配的一般都是通过改变传输线的特性阻抗和长度来实现的（我进入天线行业不久，以前学的和天线基本没有关系，目前就知道用这个方法调驻波），很少用电感电容。虽然特定长度的传输线能等效为电感电容，但我不知道具体多长的传输线对应多大的电感电容。



调基站天线驻波也没必要搞那么夸张吧，一般基站的话要求S11到-10db以下不就够了么，-10db对应圆图中以原点为中心，半径大概为0.3的圆，你这个图上892960整段不都在圆内了么



不过这个图的感觉你这个应该算是刚到-10，也就是不深，所以想调深，即匹配的更好点？



要不你先并个稍大点的电感试下



sorry,sorry，我又给忘了，基站啊，是基站。以前也调过基站的，也是通过阻抗变换器，不过都忘了，传输线滴长度啊，宽度啊，慢慢试啊，记录下规律
