HFSS中建立金属壳体模型的问题求指教
录入:edatop.com 阅读:
求指教,由于毕业实验中需要将射频电路装入金属壳体中,经过查阅相关资料,发现可以通过在金属壳体上开槽形成一种缝隙天线,将信号发射出去。由于相关的安装结构成本比较高,制作周期也长。因此,想先通过HFSS进行相关仿真,然后在根据仿真结构进行开槽的加工。求高手给予相关指教。

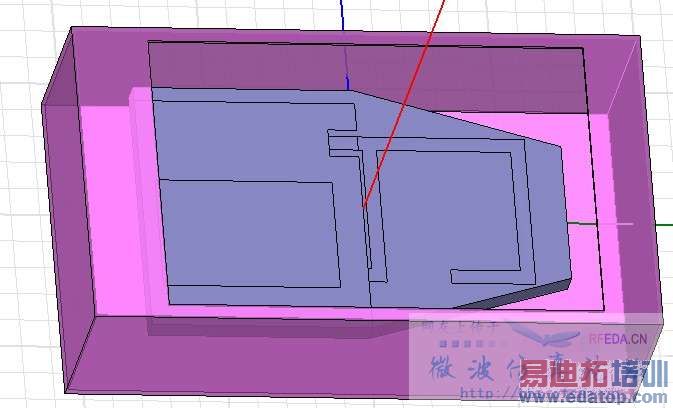

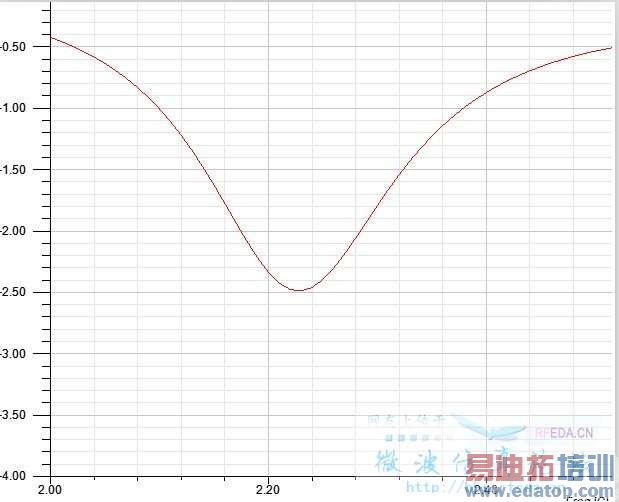

天线为PCB印制IFA天线,但按照相关的资料建模,将是box的某些面设置为perfE之后,对整体阻抗匹配影响太大,导致无法正常仿真。所以求指教,有没有建立金属壳体并在其表面开槽的建模方法。万分感谢。模型、史密斯圆图及回波损耗如下。天线及金属壳体建模如图 ,实测中将金属壳体开这么大口,数据的收发效果非常好。但是仿真结果好差。
天线为PCB印制IFA天线,但按照相关的资料建模,将是box的某些面设置为perfE之后,对整体阻抗匹配影响太大,导致无法正常仿真。所以求指教,有没有建立金属壳体并在其表面开槽的建模方法。万分感谢。模型、史密斯圆图及回波损耗如下。天线及金属壳体建模如图 ,实测中将金属壳体开这么大口,数据的收发效果非常好。但是仿真结果好差。
